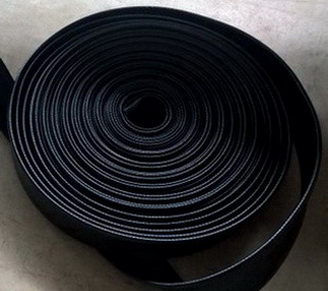

Плоскосворачиваемые рукава  —  зто уникальный тип шланга, он  остается плоским даже тогда когда не используется, что резко отличает его от трубопроводов других видов обычной цилиндрической формы. Эта главная особенность делает рукава менее громоздким и более простым в хранении и транспортировки . Так же они являются самыми легкими рукавами на рынке, что делает их более экономными в транспортировке и развертывании мобильных систем путепроводов

Есть несколько категорий плоскосворачиваемых рукавов в зависимости от их применения, внутреннего строения и физических характеристик.  В общем, плоскосворачиваемые рукава универсальны и функциональны не зависимо сферы применения. Универсальные характеристики рукавов позволяют использование в различных отраслях промышленности, таких как, сельское хозяйство, строительство, нефтепереработка, добыча полезных ископаемых, пожарная безопасность и многие другие.

Плоскосворачиваемые рукава могут быть изготовлены из различных материалов среди которых: поливинилхлорид (ПВХ, PVC), полиэфирные нити и ткань, резина и различные виды полимеров.

В целом по требованиям к  применению их можно разделить на изделия за  основу которого составляет материал :

  1. полиуретан
  2.  пвх
  3.  специальные составы смешивания

В целях армирования рукавов, как правило, применяется полиэфирная нить, это дает возможность использовать рукава под высокими рабочими давлениями. Как внутренний, так и наружный слой рукава могут быть выполнены из различных специальных материалов.

Например, внешняя обкладка из резины повышает износостойкость или защиту в агрессивных химических средах.



Полиуретановые армированные рукава

Полиуретановые армированные рукава

Полиуретановые армированные рукава  – изготовлены по технологии экструзии термопластичного полиуретана (ТПУ) в армирующую полиэстерную ткань. Рукава имеют малый вес и высокую прочность. Плотная армирующая ткань с радиальным плетением позволяет выдерживать большие давления и увеличивает прочность на продольное растяжение рукава, составляющее не более 2%. ТПУ покрытие увеличивает абразивную стойкость, уменьшает наружное трение и обеспечивает защиту от ультрафиолетового излучения.

Используемые материалы не токсичны, не изменяют потребительские свойства транспортируемых жидкостей.

Внутреннее и внешнее покрытие: Полиуретан, гладкая поверхность

Армирующий слой: высокопрочное синтетическое волокно

Упаковка:  Рулон (бухта), картонные коробки или укладка на паллет
Применение: Мобильный трубопровод воды

Наименование: рукав плоскосворачиваемый TPU-полиуретан.

Техническая характеристика: рукав напорный текстильный плоскосворачиваемый высокоизносостойкий с покрытием из TPU полиуретана, длина отрезков до 200 метров.

Основные характеристики трубопроводов

Наименование параметра Значение параметра
Диаметр 50, 65, 80, 100, 125, 150, 200, 250, 300
Номинальное давление, МПа 1,0; 1,6; 2,5; 4,0; 6,0
Давление разрыва, МПа, не менее 1,8; 2,9; 4,5; 7,2; 10,8
Длина рукавов трубопровода, м 50, 100, 150, 200
Температура, ºС Рабочей среды от минус 15 °С до плюс 70 °С для нефти

от минус 20 °С до плюс 60 °С для нефтепродуктов

Минимально допустимая отрицательная – минус 40 °С

– минус 60 °С

Полный тест

Характерисики полимерных  PU  рукавов и их максимальные размеры скачать:  Характеристика полимерных рукавов из полиуретана.

РНВТ≫ – (напорно-всасывающий топливо-стойкий);

Для перекачки светлых нефтепродуктов на расстояние от 25  до 1000 метров. возможно

использовать сборно-разборную линии из напорно-всасывающих полиуретановых рукавов  длиной по 25 метов.. с установкой на конца быстроразъёмные соединений

≪25≫-номинальный внутренний диаметр, мм; ≪1,6≫ — рабочее давление, МПа.

При заказе также допускается указывать длину рукава  в м  и тип  концевой

Арматуры (фланец по ГОСТ, DIN или чертежу, БРС(ПМТ, Camlock, Шторц, BLH или по

чертежу) )

ПВХ рукава в основном применяются в сельском хозяйстве, горнодобывающей промышленности, для применения с насосами и мотопомпами любых типов,где нет высоких требований к рабочему давлению и стойкости к агрессивным средам

Применяются плоские шланги для подачи на среднем и низком давлении различных жидкостей: воды, воздуха, гидросмесей и промышленных жидкостей, а так же воздуха.

Плоские шланги широко применяются для откачки грунтовых вод из котлованов и ям при постройке зданий и сооружений, а так же при осушении земель. Плоские ПВХ шланги очень легкие и удобные в работе, занимают минимум места при хранении и транспортировке.

Полный текст

Полимерные рукава плоскосворачиваемые предназначены для более тяжелых условий эксплуатации, транспортировке химически агрессивных жидкостей и газов. Полимерные рукава, за счет высокой абразивной стойкости применяются для транспортировки твердых, сыпучих, веществ смешанных с водой.

Основные преимущества плоскосворачиваемых рукавов: нетоксичны, не имеют запаха, стойкие к истиранию, устойчивость к кислотам и щелочам, устойчивость к замятиям, сгибаниям и нагрузкам на разрыв. Допустимы к применению во всех погодных условиях, защищены от действия озона. При всех преимуществах, плоскосворачиваемые рукава остаются экологически чистыми.

Общепромышленное применение:

Маслокислотностойкий рукав EPDM



Общепромышленное применение:

Использование для приема и передачи воды, нефтепродуктов, химических веществ в период аварий, а также в труднодоступных для монтажа труб местах;

Трубопроводы высоко  для донного грунта, ила, для работ по дноуглублению водоемов, подводной разработке траншей, гидронамывных площадок под строительство;

Трубопроводы газовых смесей с песком, пылью, химически активными веществами.

Полимерные пульпопроводы изготавливаются из различных материалов в зависимости от назначения.

Полиуретановое покрытие используется для высоконагруженных трубопроводов (давление, изгиб) и транспортировки высокоабразивных смесей (уголь, руда, песок).

Высокая химическая стойкость термопластичного полиуретана (ТПУ) повышает срок его службы по сравнению с резинотканевыми пульпопроводами.

Полный текст

Сферы применения полимерных пульпопроводов:

Транспортировка водной смеси руды, отвала в горной промышленности;

Сооружение временных водо- и нефтепроводов на месторождениях и перерабатывающих заводах:

Подача нефти с месторождений в трудно­доступных районах;

Перекачка нефти, нефтепродуктов и воды при освобождении участка трубопровода под ремонт;

Устройство байпасов на время ремонта или профилактики трубопроводов;

Организация водопроводов и нефтепроводов на разведочных скважинах;

Организация временных инфраструктурных внутрипромысловых трубопроводов различного назначения;

Поддержание пластового давления на нефтяных скважинах;

Полный текст

Водяные скважины и водопроводы:

Высокое рабочее давление позволяет использовать рукава в скважинах глубиной более 250 м;

Временные байпасы на аварийных участках водопроводных сетей;

Полный текст

 В горнодобывающей промышленности:

Дренаж рудников, месторождений, шахт;

Подача воды при разработке месторождений;

Подача химреагентов на отвалы руды в гидрометалургии;

Полный текст

Плоскосворачиваемый рукав большого диаметра

Плоскосворачиваемый рукав большого диаметра



Плоскосворачиваемые рукава



Полиуретановые армированные рукава  – изготовлены по технологии экструзии термопластичного полиуретана (ТПУ) в армирующую полиэстерную ткань. Рукава имеют малый вес и высокую прочность. Плотная армирующая ткань с радиальным плетением позволяет выдерживать большие давления и увеличивает прочность на продольное растяжение рукава, составляющее не более 2%. ТПУ покрытие увеличивает абразивную стойкость, уменьшает наружное трение и обеспечивает защиту от ультрафиолетового излучения.

Используемые материалы не токсичны, не изменяют потребительские свойства транспортируемых жидкостей.

Внутреннее и внешнее покрытие: Полиуретан, гладкая поверхность

Армирующий слой: высокопрочное синтетическое волокно

Упаковка:  Рулон (бухта), картонные коробки или укладка на паллет
Применение: Строительство, горнодобывающая промышленность, морские порты, химическая промышленность, транспорт,  нефтегазовая отрасль  , перекачка сточных вод, водоснабжение,   аварийные мероприятия.

Наименование: рукав плоскосворачиваемый TPU-полиуретан.

Техническая характеристика: рукав напорный текстильный плоскосворачиваемый высокоизносостойкий с покрытием из TPU полиуретана, длина отрезков до 200 метров.

Рабочая температура: от -50 до + 80 ° C Цвет: могут быть настроены в соответствии с требованиями заказчика

Полный тест

Устройства и катушки для разворачивания полиуретановых рукавов в нефтегазовой и других отраслях производства :

Внутренний диаметр Рабочее  давление* Давление на разрыв
дюймы мм (PSI/Бар) (PSI/Бар)
2″ 50 250/17,              300/21 750/51,                 900/63
2 1/2″ 65 250/17,              300/21 50/51,                   900/63
3″ 75 220/15,              250/17 660/45,                 750/51
4″ 102 150/10 450/30
5″ 127 150/10 450/30
6″ 152 150/10 450/30



Единицы давления
  Паскаль
(Pa, Па)
Бар
(bar, бар)
Техническая атмосфера
(at, ат)
Физическая атмосфера
(atm, атм)
Миллиметр ртутного столба
(мм рт. ст., mm Hg, Torr, торр)
Метр водяного столба
(м вод. ст., m H2O)
Фунт-сила
на кв. дюйм

(psi)
1 Па Н/м2  10−5  10,197·10−6  9,8692·10−6 7,5006·10−3  1,0197·10−4  145,04·10−6
1 бар  105  1·106 дин/см2  1,0197  0,98692  750,06  10,197  14,504
1 ат  98066,5  0,980665  1 кгс/см2  0,96784  735,56  10  14,223
1 атм  101325  1,01325  1,033 атм  760  10,33  14,696
1 мм рт. ст.  133,322  1,3332·10−3  1,3595·10−3  1,3158·10−3  1 мм рт. ст.  13,595·10−3  19,337·10−3
1 м вод. ст.  9806,65  9,80665·10−2  0,1  0,096784  73,556  1 м вод. ст.  1,4223
1 psi  6894,76  68,948·10−3  70,307·10−3  68,046·10−3  51,715  0,70307  1 lbf/in2

В метеорологии для измерения атмосферного давления часто применяется единица миллибар (мбар), равная 0,001 бар, или 10³ дин/см² (точно), или 0,986923·10−3 атм (атмосфер физических).

Для измерения атмосферного давления на планетах с сильно разреженной атмосферой применяется микроба́р (мкбар), равный 10−6 бар.

техническая атмосфера = 1 кгс/см² (килограмм-сила на сантиметр квадратный)

Приблизительно: 1 бар ≈ 1 атм ≈ 1 ат ≈ 1 кгс/см² ≈ 14,5 psi

1 дюйм  приравнивается точно к 2,54 сантимерта или 25,4 мм
