Ленты с рельефной поверхностью

ЭЛЕВАТОРНЫЕ ТРАНСПОРТЁРНЫЕ ЛЕНТЫ

Элеваторные транспортерные ленты предназначены для всех видов вертикальной транспортировки.

Во всех сферах эксплуатации конструкция каркаса обеспечивает долгий срок службы и надежность.
Строение элеваторных транспортерных лент:
— каркас с ограниченным удлинением;
— специальный резиновый слой с высокой адгезией;
— тип резинового покрытия по требованию.
Элеваторные транспортерные ленты подходят для ковшовых конвейеров и поворотных ковшовых конвейеров.
Область применения элеваторных конвейерных лент:
— песчаный и гравийный карьеры, каменоломни,
— цементнобетонные заводы,
— нагревательные и тепловые станции, а также печи для сжигания отходов,
— асфальтовые заводы,
— утилизирующая отрасль,
— деревообрабатывающая промышленность и лесопилки,
— сельское хозяйство, в т.ч. для транспортировки картофеля,
— силосные линии,
— портовые устройства, погрузка и разгрузка кораблей,
— сахарные заводы, солеварни, крахмальные заводы,
— литейные цеха,
— очистительная отрасль.
Преимущества:
— высокая устойчивость фиксирующих винтов;
— очень низкое удлинение до рекомендованной нагрузки;
— возможно также поперечное усиление BR, RC, RCH и SC;
— покрытие с заготовленными отверстиями и пазами для фиксации металлических бортов по требованию;
— благодаря высокой износостойкости покрытий уменьшена возможность повреждения каркаса ленты;
— ассиметрия толщины покрытия по требованию;
— высокая адгезия между составными частями;
— высокая экономичность благодаря низким эксплуатационным и оперативным издержкам;
— возможность многократной стыковки методом вулканизации, холодным или механический способом;
— производство соответствует DIN 22102 и DIN EN ISO 340;
— улучшена устойчивость ленты к погодным условиям;
— резиновые или нарезные борта;
— различные типы резинового покрытия.

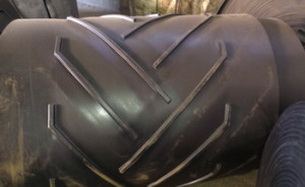

Шевронные лены

Выбор типа и высоты профиля зависит от материала, подлежащего передаче и угол наклона:

Тип материала Материал пример Максимальный угол наклона
Высота бутсы
h(mm): 14 h(mm): 16 h(mm): 25 h(mm): 32
Порошкообразный Мука, Известь И Др. 25° 25° 28° 30°
Свободный Поток Grains: Corn, Barley, Wheat, Rye, Dray Sand 20/25° 20/25° 25/30° 25/30°
Свободная Прокатка Гравий,  Камень 25° 25° 28° 30°
Липкий Влажный Песок, Зола, Мокрый Суглинок 30° 30/35° 35/40° 40/45°
В Упаковке Мешки, Джутовые Мешки, Бумажные Мешки 30/35° 30/35° 35/40° 35/40°

Значения таблицы  являются лишь ориентировочными и зависят от вида товаров, перемещаемых, условия нагрузки и скорости конвейера.

Максимальный наклон гладкой конвейер достигает от 15 ° до 22 ° в зависимости от типа материала.
Крутой угол конвейерных лент с профилированной поверхностью от 30 ° до 40 °. впрочем, потенциал рассчитывается так же, как для гладких поверхностей конвейерных лент.

Минимальный диаметр барабана конвейерные ленты chevron c  профилями.

Конвейерные ленты chevron c  профилями высотой 14-16мм 250 мм

Конвейерные ленты chevron c  профилями высотой 22-32мм 315 мм

Максимальное растояние между  группами несущих роликов -1м

Резинотканевая конвейерная лента с гофробортом

Резинотканевая конвейерная лента с гофробортом

Лента конвейерная 1000 EP400/3 3/2 C25 P750 Open

Лента конвейерная 1000 EP400/3 3/2 C25 P750 Open

Соотношение высоты шеврона, диаметра валов и типа ткани.

Лента конвейерная
шевронная — ширина
Тип каркаса/кол-во прокладок  Минимально допустимые значения диаметров, мм
Приводного барабана Хвостового барабана Натяжных барабанов
6 мм. 250/2 250 250 160
400/3 315 250 200
500/3 400 350 250
15 мм. ~ 17 мм.  250/2 300 250 200
400/3 350 315 250
500/4 500 400 350
25 мм. ~ 32 мм.  250/2 300 215 250
400/3 400 350 315
500/4 500 400 350
600/4 600 500 400

 Шевронная лента 1000 EP4003 3/2 C25 P750

Шевронная лента 1000 EP4003 32 C25 P750

Шевронная лента 1000 EP400/3 3/2 C25 P750

Технические характеристики >>> Шевронная лента 1000 EP4003 32 C25 P750

Шевронная лента 1200 EP400/3 3/2 C25 P750

Шевронная лента 1200 EP4003 32 C25 P750

Шевронная лента 1200 EP4003 32 C25 P750

Технические характеристики >>>Шевронная лента 1200 EP4003 32 C25 P750

Шевронная лента 1400 EP630/4 4/2 C25

Шевронная лента 1400 EP6304 42 C25

Шевронная лента 1400 EP630/4 42 C25

Технические характеристики >>> Шевронная лента 1400 EP630/4 4/2 C25

Шевронная лента 500 EP400/4 3/1.0 C15 P385 Орen

Шевронная лента 500 EP400/4 3/1.0 C15 P385 Орen

Шевронная лента 400 EP250/2 3/1 C15 P385 Орen

Шевронная лента 400 EP250/2 3/1 C15 P385 Орen

Шевронная лента 500 EP400/3 3/1.5 C15 P385 Орen

Шевронная лента 500 EP400/3 3/1.5 C15 P385 Орen

Лента конвейерная 500 EP400/3 3/2 C25 P450 Open U

Лента конвейерная 500 EP400/3 3/2 C25 P450 Open U

Лента конвейерная 600 EP250/2 3/1 C15 P385 Open U (толщина 6 мм )

Лента конвейерная 600 EP250/2 3/1 C15 P385 Open U (толщина 6 мм )

Лента конвейерная 600 EP400/3 3/1,5 C15 P385 Open U (толщина 8 мм )

Лента конвейерная 600 EP400/3 3/1,5 C15 P385 Open U (толщина 8 мм )

Лента конвейерная 650 EP250/2 3/1 C15 P385 Open U (толщина 6 мм )

Лента конвейерная 650 EP250/2 3/1 C15 P385 Open U (толщина 6 мм )

Лента конвейерная 500 EP300/3 3/1 C15 P385 Open U

Лента конвейерная 500 EP300/3 3/1 C15 P385 Open U

Лента конвейерная 500 EP400/4 3/1 C15 P385 Open U

Лента конвейерная 500 EP400/4 3/1 C15 P385 Open U

Лента конвейерная 650 EP450/443/2 C15 P385 Open U

Лента конвейерная 650 EP450/443/2 C15 P385 Open U

Лента конвейерная 800 EP400 /5 3/2 C15 P385 Open U

Лента конвейерная 800 EP400 /5 3/2 C15 P385 Open U

Лента конвейерная 800 EP500 /4 4/2 C15 P385 Open U

Лента конвейерная 800 EP500 /4 4/2 C15 P385 Open U

Лента конвейерная 850 EP450 /4 4/2 C15 P385 Open U

Лента конвейерная 850 EP450 /4 4/2 C15 P385 Open U

Лента конвейерная 750 EP550 /4 4/3 C15 P385 Open U

Лента конвейерная 750 EP550 /4 4/3 C15 P385 Open U

Лента конвейерная 500 EP400 /4 3/3 C25 P385 Open U

Лента конвейерная 500 EP400 /4 3/3 C25 P385 Open U

Лента конвейерная 600 EP250 /4 4/3 C25 P385 Open U

Лента конвейерная 600 EP250 /4 4/3 C25 P385 Open U

Лента конвейерная 500 EP350 /5 4/1 C25 P385 Open U

Лента конвейерная 500 EP350 /5 4/1 C25 P385 Open U

Лента конвейерная 600 EP400 /4 4/1 C25 P385 Open U

Лента конвейерная 600 EP400 /4 4/1 C25 P385 Open U

Лента конвейерная 600 EP350 /4 3.5/2 C25 P385 Open U

Лента конвейерная 600 EP350 /4 3.5/2 C25 P385 Open U

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 1020*3500*10 мм

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 1000*3500*10 мм

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 830*5480*10 мм

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 800*5480*10 мм

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 960*3600*10 мм

Лента конвейерная EP500/4 4/2 C15 P730 Open V НБ в кольце 800*3600*10 мм

Лента конвейерная EP600/4 4/2 C15 P730 Open V НБ в кольце 1060*4200*10 мм

Лента конвейерная EP600/4 4/2 C15 P730 Open V НБ в кольце 1000*4200*10 мм

Лента конвейерная EP800/4 4/2 C15 P730 Open V НБ в кольце 1060*4800*10 мм

Лента конвейерная EP800/4 4/2 C15 P730 Open V НБ в кольце 1000*4800*10 мм

Лента конвейерная EP650/5 4/2 C15 P730 Open V НБ в кольце 1360*4200*10 мм

Лента конвейерная EP650/5 4/2 C15 P730 Open V НБ в кольце 1000*4200*10 мм

Лента конвейерная EP500/4 3/2 C15 P730 Open V НБ в кольце 890*5200*12 мм

Лента конвейерная EP500/4 3/2 C15 P730 Open V НБ в кольце 800*5200*12 мм

Лента конвейерная EP400/3 3/2 C15 P730 Open V НБ в кольце 800*8200*10 мм

Лента конвейерная EP400/3 3/2 C15 P730 Open V НБ в кольце 800*8200*10 мм

Лента конвейерная EP500/3 3/2 C15 P730 Open V НБ в кольце 850*7600*10 мм

Лента конвейерная EP500/3 3/2 C15 P730 Open V НБ в кольце 850*7600*10 мм

Лента конвейерная EP400/3 3/1,5 C15 P385 Open V НБ в кольце 430*3000*8 мм

Лента конвейерная EP400/3 3/1,5 C15 P385 Open V НБ в кольце 400*5000*8 мм

Лента конвейерная EP400/3 3/1,5 C15 P385 Open V НБ в кольце 430*5500*8 мм

Лента конвейерная EP400/3 3/1,5 C15 P385 Open V НБ в кольце 400*6500*8 мм

Лента конвейерная 500 EP400/3 3/1,5 C15 P385 Open V НБ

Лента конвейерная 500 EP400/3 3/1,5 C15 P385 Open V НБ

Лента конвейерная 600 EP400/3 3/1,5 C15 P385 Open V НБ

Лента конвейерная 600 EP400/3 3/1,5 C15 P385 Open V НБ

Лента конвейерная EP650/3 3/1,5 C15 P385 Open V НБ в кольце 430*5900*8 мм

Лента конвейерная EP650/3 3/1,5 C15 P385 Open V НБ в кольце 430*5900*8 мм

Лента конвейерная EP800/3 3/1,5 C15 P385 Open V НБ в кольце 650*7500*10 мм

Лента конвейерная EP800/3 3/1,5 C15 P385 Open V НБ в кольце 650*7500*10 мм

Лента конвейерная EP650/3 3/1,5 C15 P385 Open V НБ в кольце 500*16500*12мм

Лента конвейерная EP650/3 3/1,5 C15 P385 Open V НБ в кольце 500*16500*12мм

Лента конвейерная EP650/4 3/2,5 C15 P385 Open V НБ в кольце 630*10400*14мм

Лента конвейерная EP650/4 3/2,5 C15 P385 Open V НБ в кольце 630*10400*14мм

Лента конвейерная EP800/4 3/1,5 C15 P385 Open V НБ в кольце 630*13480*14мм

Лента конвейерная EP800/4 3/1,5 C15 P385 Open V НБ в кольце 630*13480*14мм

Лента конвейерная EP800/3 4/2 C15 P385 Open V НБ в кольце 650*7500*10 мм

Лента конвейерная EP800/3 4/2 C15 P385 Open V НБ в кольце 650*7500*10 мм

Лента конвейерная EP600/2 3/2 C15 P385 Open V НБ в кольце 800*9500*10 мм

Лента конвейерная EP500/2 3/2 C15 P385 Open V НБ в кольце 800*9500*10 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 900*9500*15 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 900*9500*15 мм

Лента конвейерная EP450/4 4/2 C15 P385 Open V НБ в кольце 700*8500*12 мм

Лента конвейерная EP450/4 4/2 C15 P385 Open V НБ в кольце 800*8500*12 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 800*6500*12 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 800*6500*12 мм

Лента конвейерная EP600/5 3/2 C15 P385 Open V НБ в кольце 900*8500*13 мм

Лента конвейерная EP600/5 3/2 C15 P385 Open V НБ в кольце 1000*8500*13 мм

Лента конвейерная EP400/4 2/2 C15 P385 Open V НБ в кольце 800*9500*12 мм

Лента конвейерная EP400/4 2/2 C15 P385 Open V НБ в кольце 800*9500*12 мм

Лента конвейерная EP500/3 2/2 C15 P385 Open V НБ в кольце 650*8500*12 мм

Лента конвейерная EP500/3 2/2 C15 P385 Open V НБ в кольце 650*8500*12 мм

Лента конвейерная EP400/3 2/2 C15 P385 Open V НБ в кольце 600*7500*12 мм

Лента конвейерная EP400/3 2/2 C15 P385 Open V НБ в кольце 600*7500*12 мм

Лента конвейерная EP500/4 2/2 C15 P385 Open V НБ в кольце 800*8500*14 мм

Лента конвейерная EP500/4 2/2 C15 P385 Open V НБ в кольце 800*8500*14 мм

Лента конвейерная EP400/4 3/2 C15 P385 Open V НБ в кольце 800*9500*14 мм

Лента конвейерная EP400/4 3/2 C15 P385 Open V НБ в кольце 800*9500*14 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 650*10500*15 мм

Лента конвейерная EP500/4 3/2 C15 P385 Open V НБ в кольце 650*10500*15 мм

Лента конвейерная EP600/5 2/2 C15 P385 Open V НБ в кольце 600*12200*14 мм

Лента конвейерная EP600/5 2/2 C15 P385 Open V НБ в кольце 600*12200*14 мм

Лента конвейерная EP500/5 3/2 C15 P385 Open V НБ в кольце 500*10400*15 мм

Лента конвейерная EP500/5 3/2 C15 P385 Open V НБ в кольце 500*10400*15 мм

Лента конвейерная EP500/5 3/2 C15 P385 Open V НБ в кольце 550*8200*12 мм

Лента конвейерная EP500/5 3/2 C15 P385 Open V НБ в кольце 550*8200*12 мм

Лента конвейерная EP400/5 3/2 C15 P385 Open V НБ в кольце 600*10600*14 мм

Лента конвейерная EP400/5 3/2 C15 P385 Open V НБ в кольце 600*10600*14 мм

Лента конвейерная EP350/3 3/2 C15 P385 Open V НБ в кольце 650*8400*15 мм

Лента конвейерная EP350/3 3/2 C15 P385 Open V НБ в кольце 650*8400*15 мм

Лента конвейерная EP350/3 3/2 C15 P385 Open V НБ в кольце 600*9600*14 мм

Лента конвейерная EP350/3 3/2 C15 P385 Open V НБ в кольце 600*9600*14 мм

Лента конвейерная EP400/3 2/1 C15 P385 Open V НБ в кольце 500*5400*12 мм

Лента конвейерная EP400/3 2/1 C15 P385 Open V НБ в кольце 500*5400*12 мм

Лента конвейерная EP500/4 2/1 C15 P385 Open V НБ в кольце 60065800*10 мм

Лента конвейерная EP500/4 2/1 C15 P385 Open V НБ в кольце 60065800*10 мм

Лента конвейерная EP600/5 2/1 C15 P385 Open V НБ в кольце 600*10800*12 мм

Лента конвейерная EP600/5 2/1 C15 P385 Open V НБ в кольце 600*10800*12 мм

Лента конвейерная EP650/5 3/1 C15 P385 Open V НБ в кольце 650*11600*9 мм

Лента конвейерная EP650/5 3/1 C15 P385 Open V НБ в кольце 650*11600*9 мм

Лента конвейерная EP400/5 2/1.5 C15 P385 Open V НБ в кольце 850*10000*8 мм

Лента конвейерная EP400/5 2/1.5 C15 P385 Open V НБ в кольце 850*10000*8 мм

Лента конвейерная EP500/5 3/1.5 C15 P385 Open V НБ в кольце 800*12000*12 мм

Лента конвейерная EP500/5 3/1.5 C15 P385 Open V НБ в кольце 800*12000*12 мм

Лента конвейерная EP400/4 3/1 C15 P385 Open V НБ в кольце 600*5800*14 мм

Лента конвейерная EP400/4 3/1 C15 P385 Open V НБ в кольце 600*5800*14 мм

Лента конвейерная EP350/3 3/1.5 C15 P385 Open V НБ в кольце 600*6200*15 мм

Лента конвейерная EP350/3 3/1.5 C15 P385 Open V НБ в кольце 600*6200*15 мм

Лента конвейерная EP400/3 2/1.5 C15 P385 Open V НБ в кольце 650*8600*16 мм

Лента конвейерная EP400/3 2/1.5 C15 P385 Open V НБ в кольце 650*8600*16 мм

 Гофрированные ленты

Конвейерные ленты с гофрированной боковой стенкой

 Конвейерные ленты с гофрированной боковой стенкой являются одним из наиболее эффективных способов повышения материалов в ограниченных областях, экономичность осуществляется определенной операцией конвейерной ленты, широкополосным материалом, которым может обслуживать в условиях малого пространства, в низком режиме и большой ёмкости.

Конвейерные ленты с гофрированной боковой стенкой могут предусматривать конструкции под комплектацию системы перевозок по аппаратуре.предназначены для транспортировки сыпучих грузов под большим углом до 90˚, применяются на Z,L-образных конвейерах. Ленты могут менять угол наклона на трассе конвейера от 0˚ до 90˚. Обеспечивают наибольшую эффективность перемещения материала при значительной экономии производственной площади.
Выполняем индивидуальные заказы по изготовлению конвейерной ленты по эскизам заказчика с установкой поперечных резиновых рёбер и резиновых гофробортов.

Для заказа резинотканевой конвейерной ленты с гофробортом нужно скачать и заполнить опросный лист  >> >>                                                    Опросный лист  транспортёрной  ленты с гофробортом от ООО ЮРЕЛ
