Цилиндрические кранцы швартовые



Отбойная труба Ду 300 * 150*1000 мм

Отбойная труба Ду 300 * 150*1000 мм

Цилиндрический кранец швартовый Ду 500 * 250*1000 мм

Цилиндрический кранец швартовый Ду 500 * 250*1000 мм

Отбойный причальные приспособления  (кранцы швартовые или причальные) устанавливаются на причалах.  Целью их применения является смягчение ударов судов при швартовке. Основное назначение отбойных причальных приспособлений — защита причалов и обеспечение удобного подхода и швартовки судов. Они закрепляются на стенках причалов горизонтально или вертикально в один или два ряда. Расположение отбойников на причале зависит от структуры причала, условий места стоянки и возможности швартовки судов.

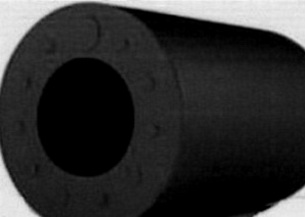

Описание: Амортизаторы представляют собой резиновые трубы различного диаметра. Отбойные причальные приспособления работоспособны в морской среде с кратковременным попаданием нефти и нефтепродуктов при температуре окружающей среды от -30 до +45°С.

.Устойчивы к воздействию солнечных лучей. Изготавливаются по ТУ из резиновой смеси гр. ВМ с твердостью 50–70 ед. по Шору, А (типа 2–464). Размеры обеспечиваются оснасткой и не контролируются. Допуски на размеры d внутр. и наружный ±25 мм, длина ±50 мм.

Отбойники изготавливаются методом литья, что обеспечивает равномерность внутренней структуры и повышение физико-механических параметров влияющих на качество и долговечность работы.

Расположение отбойников на стенке причала зависит от структуры причала, вида судна, условий места стоянки судна и возможности швартовки судов.

Отбойные причальные приспособления — отбойная труба:

Диаметр,

мм

Диаметр,

внутренний, мм

Длина,

мм

Восприни-маемая

нагрузка,

кН

Погло-щаемая

энергия,

кДж

Вес,

кг (справочный)

Номин. Пред. откл. Номин. Макс.

откл.

120 ±10 60 500 ±10 30,0 0,68 5,5
120 1000 ±10 60,0 1,36 11,0
120 1500 ±20 90,0 2,04 16,5
120 2000 ±20 120,0 2,72 22,0
200 ±10 100 500 ±10 50,0 1,85 14,7
200 1000 ±10 100,0 3,7 29,5
200 1500 ±20 150,0 5,6 44,2
200 2000 ±20 200,0 7,35 59,0
300 ±10 150 500 ±10 50,0 2,9 34,0
300 1000 ±10 90,0 5,8 68,0
300 1500 ±20 128,0 8,7 103,0
300 2000 ±20 167,0 11,3 138,0
500 ±30 250 500 ±10 25,0 8,0 95,5
500 1000 ±20 50,0 16,1 191,0
500 1500 ±20 70,0 24,3 287,0
500 2000 ±30 98,0 32,1 382,0
800 ±30 400 500 ±30 148,8 23,0 241,0
800 1000 ±30 297,6 46,0 483,0
800 1500 ±30 446,4 69,0 724,0
800 2000 ±30 595,0 92,0 966,0
1000 ±30 500 500 ±30 186,0 30,0 377,0
1000 1000 ±30 372,0 60,0 754,0
1000 1500 ±30 558,0 90,0 1131,0
1000 2000 ±30 744,0 120,0 1508,0



Кранец швартовый (отбойная труба) Ду 120 *60*500 мм

Кранец швартовый (отбойная труба) Ду 120 *60*500 мм

Кранец швартовый (отбойная труба) Ду 120 *60*1000 мм

Кранец швартовый (отбойная труба) Ду 120 *60*1000 мм

Кранец швартовый (отбойная труба) Ду 200 *100*1500 мм

Кранец швартовый (отбойная труба) Ду 200 *100*1500 мм

Кранец швартовый (отбойная труба) Ду 500 *250*500 мм

Кранец швартовый (отбойная труба) Ду 500 *250*500 мм

Кранец швартовый (отбойная труба) Ду 500 *250*1000 мм

Кранец швартовый (отбойная труба) Ду 500 *250*1000 мм

Кранец швартовый (отбойная труба) Ду 400 *200*1050 мм

Кранец швартовый (отбойная труба) Ду 400 *200*1000 мм

Кранец швартовый (отбойная труба) Ду 300 *150*1000 мм

Кранец швартовый (отбойная труба) Ду 300 *150*1000 мм

Кранец швартовый (отбойная труба) Ду 300 *150*2000 мм

Кранец швартовый (отбойная труба) Ду 300 *150*2000 мм

Кранец швартовый (отбойная труба) Ду 500 *250*1000 мм

Кранец швартовый (отбойная труба) Ду 500 *250*1000 мм

 Кранец швартовый (отбойная труба) 1000*500*2000мм 1350кг.

Кранец швартовый (отбойная труба) 1000*500*2000 мм 1350 кг.

Кранец швартовый (отбойная труба) Ду 800 *400* 500 мм

Кранец швартовый (отбойная труба) Ду 800 *400* 500 мм

Кранец швартовый (отбойная труба) Ду 800 *400* 1000 мм

Кранец швартовый (отбойная труба) Ду 800 *400* 1000 мм

По требованию заказчика, мы готовы рассмотреть и выполнить в кратчайшие сроки отбойники нестандартных размеров.

Наружный диаметр до 7700 мм, внутренний диаметр от 50 до 1300 мм.

произвольный выбор длины вплоть до 20 м, ограниченный только возможностями транспортировки и грузовой обработки.

По заказу могут быть предусмотрены специальные размерные характеристики и конструктивные особенности, например, предварительный изгиб кранца или встроенные соединительные элементы.
