Ролик конвейерный разборный 89*540 (п. 304)
Ролик конвейерный 159*440 (п. 304)
Ролик конвейерный 159*420 (п. 304)
Ролик конвейерный 127*540 (п. 304)
Ролик конвейерный 108*340 (п. 204)
Ролик конвейерный 108*480 (п. 304)
Ролик конвейерный 159*620 (п. 304)
Ролик 108*540 п.304
Ролик 159*480 п.304
Ролики конвейерные основной узел любой конвейерной установки.
Основная задача обеспечивать бесперебойное передвижения конвейерной ленты , подержание груза и снижение трения.
Существует много различных типов роликов и производителей в РФ и Европе.
Тип ролика по выбирается согласно условиям его эксплуатации, скорости движения и нагрузка на ось.
При расчете конструкции конвейера как правило используются серийные ролики по общим международным стандартам.
Ролики-принимают основную нагрузку при работе конвейера и это самая изнашиваемая деталь в конвейерной установки.
По этому очень большое значение имеет моторесурс роликов, который на прямую зависит от качество материалов и деталей из которых изготавливают ролик, правильный расчёт параметров а главное балансировка.
При подборе конвейерных роликов нужно учитывать место его установки на конвейере, конструкцию посадочного места подшипника и стенки (боковины).
При правильном выборе ролика- его моторесурс будет на много больше, что дает серьёзную экономию на материальных средств любого предприятия.
Упаковка роликов конвейерных
Ролик конвейерный 108*250 (п. 204)
Ролик конвейерный 108*270 (п. 204)
Ролик конвейерный 127*300 (п. 204)
Ролик конвейерный 89*300 (п. 204)
Ролик конвейерный 89*350 (п. 204)
Ролик конвейерный 89*400 (п. 204)
Ролик конвейерный 89*450 (п. 204)
Ролик конвейерный 89*550 (п. 204)
Ролик конвейерный 89*450 (п. 204)
Ролик конвейерный 108*350 (п. 204)
Ролик конвейерный 127*780 (п. 305)
Ролик конвейерный 127*700 (п. 204)
Ролик конвейерный 127*850 (п. 304)
Ролик конвейерный 127*900 (п. 304)
Ролик конвейерный 127*950 (п. 304)
Ролик конвейерный 127*1000 (п. 304)
Ролик конвейерный 127*1050 (п. 304)
Ролик конвейерный 127*1100 (п. 304)
Ролик конвейерный 127*1150 (п. 304)
Ролик конвейерный 127*1200 (п. 304)
Ролик конвейерный 159*350 (п. 304)
Ролик конвейерный 159*450 (п. 304)
Ролик конвейерный 159*560 (п. 304)
Ролик конвейерный 159*620 (п. 304)
Ролик конвейерный 159*660 (п. 304)
Ролик конвейерный 159*720 (п. 304)
Ролик конвейерный 159*780 (п. 304)
Ролик конвейерный 159*840 (п. 304)
Ролик конвейерный 159*900 (п. 304)
Ролик конвейерный 159*950 (п. 304)
Ролик конвейерный 159*1050 (п. 304)
Ролик конвейерный 159*1150 (п. 304)
Ролик конвейерный 159*1200 (п. 304)
Ролик конвейерный 159*1250 (п. 304)
Ролик конвейерный 159*1300 (п. 304)
Ролик конвейерный 159*1350 (п. 304)
Ролик конвейерный 159*1400 (п. 304)
Ролик конвейерный 159*1450 (п. 304)
Ролик конвейерный 108*350 (п. 204)
Ролик конвейерный 108*400 (п. 204)
Ролик конвейерный 108*450 (п. 204)
Ролик конвейерный 108*500 (п. 204)
Ролик конвейерный 108*550 (п. 204)
Ролик конвейерный 108*600 (п. 305)
Ролик конвейерный 108*650 (п. 305)
Ролик конвейерный 108*700 (п. 304)
Ролик конвейерный 108*750 (п. 205)
Ролик конвейерный 108*800 (п. 305)
Ролик конвейерный 108*850 (п. 305)
Ролик конвейерный 108*900 (п. 305)
Ролик конвейерный 108*950 (п. 305)
Ролик конвейерный 108*1000 (п. 305)
Ролик конвейерный 108*1050 (п. 305)
Ролик конвейерный 108*1100 (п. 305)
Ролик конвейерный 108*1150 (п. 305)
Ролик конвейерный 108*1200 (п. 305)
Ролик конвейерный разборный 108*350 (п. 204)
Ролик конвейерный разборный 108*400 (п. 204)
Ролик конвейерный разборный 108*450 (п. 204)
Ролик конвейерный разборный 108*500 (п. 204)
Ролик конвейерный 108*550 (п. 204)
Ролик конвейерный 108*600 (п. 204)
Ролик конвейерный 108*650 (п. 304)
Ролик конвейерный 108*700 (п. 304)
Ролик конвейерный разборный 108*750 (п. 304)
Ролик конвейерный разборный 108*800 (п. 304)
Ролик конвейерный разборный 108*850 (п. 304)
Ролик конвейерный разборный 108*950 (п. 304)
Ролик конвейерный 159*480 (п. 304)
Ролик конвейерный 159*650 (п. 304)
Опросный лист для заказа роликов ленточных конвейеров :
Скачать >> > Опросный лист для конвейерных роликов
Рассмотрим не разборный и разборные ролики.
Эскиз не разборного ролика
Конструкция разборного ролика
Отличительные стороны:
Неразборные ролики.
Деталь конвейера, которая входит в состав роликоопоры. Неразборные ролики отличаются небольшим удельным весом и доступностью и также включают в себя закрытый подшипник 200, 300, 400 серии. Идеально подходят для производства, где обслуживание роликов невозможно либо экономически нецелесообразно.
| Диаметр ролика: | 63-194 мм |
| Диаметр вала: | 20-40 мм |
| Длина ролика: | 160-2500 мм |
| Подшипник: | 204,605,305,206,306,406 |
Ролики разборной конструкции
Самый надежный тип роликов который поддается смазке,ремонту,и замене отдельных частей. Обладает хорошими динамическими свойствами.
Обеспечит минимум вибрации и шума, обладает продолжительным сроком службы.
Опросный лист для заказа роликов ленточных конвейеров :
Скачать >> Опросный лист конвеерных роликов от ООО ЮРЕЛ
Чертёж ролика разборного в разрезе . Смотреть подробно >> Чертёж ролика разборного в разрезе
Чертёж кронштена дефлекторного ролика. Смотреть подробно >>> Кронштейн дефлекторного ролика
Ролики разборной конструкции разделяются на среднюю и тяжолую серии, имеют однотипную конструкцию подшипникового узла и различаются типом подшипника (в тяжелой серии применяется более мощный). Подшипник надежно защищен от попадания пыли снаружи двойным лабиринтным уплотнением и от попадания ржавчины изнутри специальной пластиковой крышечкой.
| Диаметр ролика: | 63-194 мм |
| Диаметр вала: | 20-40 мм |
| Длина ролика: | 160-2500 мм |
| Подшипник: | 6204,6205,6305,6206,6306 |
Корпуса для подшипников
Корпуса для подшипников с лабиринтным уплотнениями для стальных труб диаметром Ду- 57, Ду- 76, Ду- 89, Ду- 102,Ду- 108,Ду- 113,Ду- 127,Ду- 159.
Возможна поставка корпусов с лабиринтным уплотнениями для стальных труб диаметром Ду- 57, Ду- 76, Ду- 89, Ду- 102,Ду- 108,Ду- 113,Ду- 127,Ду- 159. без подшипников.
Корпус подшипника Ду 57 мм
Корпус подшипника Ду 76 мм
Корпус подшипника Ду 89 мм
Чертёж корпуса подшипника : >>> Чертёж стакана корпуса подшипников .
Корпуса подшипников и лабиринтные уплотнения для роликов HDPE.
Корпуса подшипникового узла (КПУ) из полиамида
КПУ -102-304
КПУ -76-204(6204)
КПУ -102-204(6204)
КПУ -108-204(6204)
КПУ 127-204 (6204)
КПУ 127-304 (6304)
КПУ 127-305 (6305)
КПУ 102-205 (6205)
КПУ 127-304 (6304)
КПУ 108-204 (6204)
КПУ 108-205 (6205)
КПУ 108-304 (6304)
КПУ 127-204 (6204)
КПУ 127-205 (6205)
КПУ 127-206 (6206)
КПУ 127-304 (6304)
КПУ 127-305 (6305)
КПУ 127-306 (6306)
КПУ 133-204 (6204)
КПУ 133-205 (6205)
КПУ 133-206 (6206)
КПУ 133-304 (6304)
КПУ 133-305 (6305)
КПУ 133-306 (6306)
КПУ 133-307 (6307)
КПУ 159-205 (6205)
КПУ 159-208 (6208)
КПУ 159-304 (6304)
КПУ -76-304 (6304)
КПУ -76-205 (6205)
КПУ -76-305 (6305)
КПУ -76-306 (6306)
КПУ 159-305 (6305)
КПУ 159-304 (6304)
КПУ 159-205 (6205)
КПУ 108-206 (6206)
Корпуса подшипникового узла (КПУ) для конвейерных роликов под обечайку диаметром от 76 до 159 мм.
При установки КПУ в обечайку не требуется механическая доработка, корректируется только посадочный размер обечайки (проточка на 20мм в глубину) для достижения максимальной центровки и соостности готового ролика.
Применение КПУ дает ряд преимуществ в технологии изготовления роликов. Быстрота, легкость, качество и количество, а в следствие, снижение себестоимости конечного продукта.
КПУ изготовлены методом термодиффузионного формования из композитного материала (КМ), смеси фенольного сырья и полимеров. По своим механическим свойствам — это «текстолит». КМ не подвержен коррозии, и не проводит электрический ток, это позволяет применять его во всех отраслях народного хозяйства.
Ресурсные испытания роликов с применением КПУ на предприятиях горнодобывающей отрасли, полностью оправдали и подтвердили целесообразность применения композитных материалов при производстве КПУ.
| Тип КПУ
(№ подшипника) |
Масса КПУ
с подшипником (Грамм). |
| 76-204 (6204) | 320 |
| 89-204 (6204) | 365 |
| 102-204 (6204)
102-205 (6205) |
480
|
| 108-204 (6204)
108-205 (6205) |
540
|
| 127-204 (6204)
127-205 (6205) 127-305 (6305) 127-306 (6306) |
700
720 780 800 |
| 159-305 (6305)
159-306 (6306) |
1200
1280 |

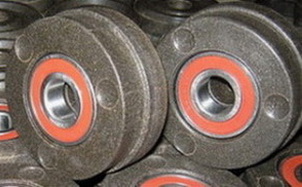

Корпус подшипникового узла (КПУ) для конвейерных роликов.
КПУ изготовлен из полимерпесчанного материала, устойчив к высоким перепадам температуры,
может эксплуатироваться в агрессивной среде и в помещениях с повышенной влажностью.
КПУ для конвейерных роликов диаметром ф 76, 89, 102, 108 мм.
КПУ для конвейерного ролика с подшипником и без.
КПУ 76- (6204)
КПУ 89
РОЛИКИ С РЕЗИНОВЫМИ АМОРТИЗИРУЮЩИМИ КОЛЬЦАМИ
Кольцо амортизирующее РП 133*152*100 мм
Кольцо амортизирующее РП 133*155*50 мм
Кольцо амортизирующее РП 133*159*50 мм
Кольцо амортизирующее РП 133*180*40 мм
Кольцо амортизирующее РП 127*150*45 мм
Кольцо амортизирующее РП 127*159*40 мм
Кольцо амортизирующее РП 127*170*50 мм
Кольцо амортизирующее РП 133*143*50 мм
Кольцо амортизирующее РП 89*126*30 мм
Кольцо амортизирующее РП 89*126*50 мм
Кольцо амортизирующее РП 89*133*50 мм
Кольцо амортизирующее РП 89*159*30 мм
Кольцо амортизирующее РП 133*178*35 мм
Кольцо амортизирующее РП 133*180*40 мм
Кольцо амортизирующее РП 159*170*50 мм
Кольцо амортизирующее РП 133*152*100 мм
Кольцо амортизирующее РП 89*108*40 мм
Кольцо амортизирующее РП 103*130*40 мм
Кольцо амортизирующее РП 63*80*50 мм
Кольцо амортизирующее РП 127*170*50 мм
Кольцо резиновое прямоугольное РТП 89.133.30
Кольцо резиновое прямоугольное РТП 89.133.35
Ролики, обрезиненные амортизирующими кольцами по всей длине, производятся из износоустойчивой и амортизационной резины для роликов диаметром от 54 мм до 159 мм.
Устанавливаются на конвейеры для смягчения ударов в местах повышенной нагрузки. В качестве амортизатора используются резиновые кольца разного профиля. Диаметр самих роликов также может отличаться, что позволяет использовать данное РТИ на конвейерах разного вида и покрывать нужды различных отраслей промышленности.
Конструкция амортизирующего ролика позволяет защитить подшипник ролика от преждевременного выхода из строя, а также защитить конвейерную (транспортерную) ленту от повреждений при попадании тяжелого груза на конвейерную ленту.
Кольцо РД 53*108*35 мм
Кольцо РД 57*133*30 мм
Кольцо РД 60*102*40 мм
Кольцо РД 63*133*30 мм
Кольцо РД 89*133*30 мм
Кольцо РД 89*133*50 мм
Кольцо РД 89*159*30 мм
Кольцо РД 108*159*30 мм
Кольцо РД 63*108*40 мм
Кольцо РД 89*133*40 мм
Кольцо РД 108*159*20 мм
Кольцо РД 89*127*50 мм
Кольцо РДО 159*219*50 мм
Опросный лист для заказа роликов ленточных конвейеров.
Скачать >> Опросный лист конвеерных роликов от ООО ЮРЕЛ
Чертёж ролика разборного в разрезе .
Скачать >>> chertezh-razbornogo-rolika (9)
ДИАМЕТР РЕЗИНОВОГО КОЛЬЦА ДЛЯ ФУТЕРОВКИ РОЛИКА
Полиуретановые ролики они по праву считаются одними из самых прочных. по долговечности, износоустойчивости и другим техническим характеристикам им не найти равных.
Конвейерные ролики по своей конструкции бывают разборными и неразборными. Неразборные ролики меньше по весу и обычно дешевле, но, в то же время, они и менее надежны в эксплуатации.
Ролики разборной конструкции, помимо большей долговечности, имеют и другой важный плюс – в случае износа такой ролик можно восстановить, просто заменив подшипник.
Мы предлагаем Вам полностью полиуретановые конвейерные ролики, так и металлические ролики с полиуретановым покрытием. Такие характеристики полиуретана, как прочность, твёрдость, высокая абразивная устойчивость (больше, чем у стали и резины, в 3 раза) в сочетании с эластичностью, придают изделиям из этого материала соответствующие положительные качества.
ДЕФЛЕКТОРНЫЕ РОЛИКИ НИЖНЕЙ И ВЕРХНЕЙ ВЕТВИ КОНВЕЙЕРА
Ролики дефлекторные центрирующей роликоопоры
Назначением направляющих (дифлекторных) роликов является направление хода транспортерной ленты: конструкция препятствует смещению рабочего полотна, обеспечивая движение по заданной траектории.
Необходимо, однако, обратить особое внимание на использование данных систем ограничения смещения лент, при сильном давлении на направляющий ролик, это приводит поврежденью бортов ленты.
Другими словами, направляющие ролики не устраняют истинную причину смещения ленты.
Следовательно, лента может давить нанаправляющий ролик или стерать также и ролик .
Поэтому ролик изготавливают из композитного материала, имеющего низкий коэффициент трения
По этим причинам рекомендуется всегда использовать направляющие ролики наиболее осторожно, только на подходящем транце,самоцентрализующих устройствах имеющие автоматическое вращение .
Направляющие ролики могут быть разного размера и диаметра: технические характеристики изделия зависят от рабочих параметров конвейерного оборудования.
Среди дефлекторных роликов можно выделить ролики дефлекторные верхние для желобчатой ленты и ролики дефлекторные нижние для плоской ленты.
РОЛИКИ ПЛАСТИКОВЫЕ
В изготовлении роликов конвейерных учитываются требования заказчиков к изделиям.
Ролики производят с различными покрытиями корпусов
Амортизирующие (покрытые резиновыми кольцами)
Ролик с полиуретановым покрытием
Разборный пластиковый ролик
Полный текст
ЦЕНТРИРУЮЩИЕ РОЛИКООПОРЫ
Роликоопора центрирующая ЖЦГ 50-108-30 для ширины ленты 500 мм
Центрирующая роликоопора вращается в строго горизонтальной плоскости и служит для центрирования и автоматической регулировки положения конвейерной ленты относительно продольной оси конвейера. Представляют собой желобчатые роликоопоры, оснащенные дефлекторными роликами. Центрирующая роликоопора включает два боковых и один центральный ролик. Может быть двух видов: нижняя и верхняя. Нижние плоские предназначены для центрирования нижней ветви ленты.
| Ширина ленты: | 650-1600мм |
| Диаметр ролика: | 127-159мм |
Скачать опросный лист >>Опросный лист роликоопора центрирующая желобчатая.
Роликоопора верхняя ПГ50-108
РОЛИКООПОРЫ ВЕРХНИЕ ПЛОСКИЕ
Роликоопоры верхние плоские используется на прямых и желобчатых конвейерах, устанавливается как в верхней, так и в нижней частях ленты. Роликоопоры прямые устанавливаются в качестве рядовых роликоопор верхней и нижней ветвей, когда требуется плоская несущая лента. Шаг прямых роликоопор аналогичен желобчатым роликоопорам.
Типоразмеры для ленты с одинаковой шириной отличаются только диаметром ролика.
Верхний вариант применяется тогда, когда высота падения груза не более чем 0,3 м. Если груз крупный, применяют амортизирующие роликоопоры.
| Ширина ленты: | 400-1600мм |
| Диаметр ролика: | 89-159мм |
| Тип подшипника: | 203-308 |
Скачать опросный лист >>>Опросный лист на роликоопоры верхние плоские.
РОЛИКООПОРЫ НИЖНИЕ ПЛОСКИЕ
Роликоопоры нижние плоские используется на прямых и желобчатых конвейерах, устанавливается в нижней, так и в верхней частях ленты. Роликоопоры прямые устанавливаются в качестве рядовых роликоопор верхней и нижней ветвей, когда требуется плоская несущая лента. Шаг прямых роликоопор аналогичен желобчатым роликоопорам,.
| Ширина ленты: | 400-1600мм |
| Диаметр ролика: | 89-159мм |
| Тип подшипника: | 203-308 |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ
Роликоопора ПГ80-159
ПГ-роликоопора прямая
80-ширина ленты 800мм
159-диаметр ролика D=159мм
Скачать опросный лист >>> Опросный лист на роликоопоры нижние плоские.
РОЛИКООПОРЫ ЖЕЛОБЧАТЫЕ
Применяются для того, чтобы придать транспортерной ленте форму желоба. Это наиболее распространенный вид роликоопор для транспортировки сыпучих материалов.
Они могут изготавливаться под любые параметры ленты. Угол наклона варьируется от 10 до 45 градусов. Для того чтобы увеличить производительность конвейера, необходимо приобретать изделие с максимальным уровнем наклона.
Желобчатые роликоопоры отлично приспособлены для максимальных нагрузок. Изготавливаются под любые размеры ленты. Могут поставляться отдельно или в сборе с роликами. Для обозначения желобчатой роликоопоры применяются следующие обозначения:
| Ширина ленты: | 400-2000мм |
| Диаметр ролика: | 89-159мм |
| Угол наклона бокового ролика: | 10,15,20,30 и 45 градусов |
| Размер куска транспортируемого материала: | 150-500мм |
| Шаг роликоопор: | 0,5м и менее |
РОЛИКООПОРА ЖЕЛОБЧАТАЯ
Скачать опросный лист роликоопоры желобчатые >> Опросный лист роликоопоры желобчатые
РОЛИКИ С ПОЛИАМИДНЫМ КОРПУСОМ ПОДШИПНИКА
В изготовлении роликов конвейерных учитываются требования заказчиков к изделиям.
Ролики производят с различными покрытиями корпусов
— С полиамидным корпусом
— Амортизирующие
— Ролик с полиуретановым покрытием
С полиамидным корпусом
- Подшипники 6 класса точности с обеих сторон закрыты резинометаллическими шайбами, предохраняющими подшипник от проникновения влаги и пыли;
- Надежная защита подшипника от грязи обеспечена лабиринтными уплотнениями высокого качества, уплотнители производят из полиэтилена низкого давления, диапазон рабочих температур от –60° С до +250° С;
- Полиамидный корпус подшипника обеспечивает повышение соосности корпусов, что позволяет уменьшить сопротивление вращению и сократить потребление электроэнергии;
