Скребки тонкой очистки

Скребки тонкой очистки

После работы скребка грубой очистки лента может остаться недостаточно чистой. В таких случаях для доведения ленты до необходимой степени чистоты сразу за приводным барабаном устанавливается дополнительный скребок тонкой очистки.

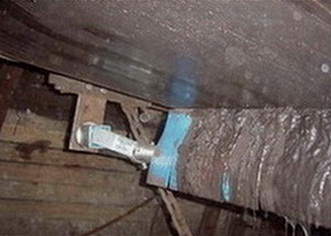

Как правило скребки тонкой очистки устанавливаются сразу за приводным барабаном -так что-бы чистящее лезвие находилось над приемным бункером, и сброс шел непосредственно в приемный бункер. Правильное место установки скребка — в точке отсоединения конвейерной ленты от приводного барабана, со смещением по ходу на 15-20 см. Устанавливаются под прямым углом, с сильным прижимом к поверхности ленты.

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 1080 мм. Кол-во сегментов 9, H- ножа 170 мм;

Скребок тонкой очистки 1080 мм. Кол-во сегментов 9, H- ножа 170 мм;

Скребок тонкой очистки 1200 мм. Кол-во сегментов 10 штук, H- ножа 170 мм;

Скребок тонкой очистки 1200 мм. Кол-во сегментов 10 штук, H- ножа 170 мм;

Скребок тонкой очистки 1200 мм. H- ножа 170 мм;кол-во сегментов 11

Скребок тонкой очистки 1320 мм. H- ножа 170 мм;кол-во сегментов 11

Скребок тонкой очистки 960 мм. H- ножа 170 мм; кол-во сегментов 8

Скребок тонкой очистки 960 мм. H- ножа 170 мм; кол-во сегментов 8

Скребок тонкой очистки 720 мм. H- ножа 170 мм; кол-во сегментов 6

Скребок тонкой очистки 720 мм. H- ножа 170 мм; кол-во сегментов 6

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 600 мм. H- ножа 170 мм; кол-во сегментов 5

Скребок тонкой очистки 1440 мм. H- ножа 170 мм; кол-во сегментов 12

Скребок тонкой очистки 1440 мм. H- ножа 170 мм; кол-во сегментов 12

Скребок тонкой очистки 1560 мм. H- ножа 170 мм; кол-во сегментов 13

Скребок тонкой очистки 1560 мм. H- ножа 170 мм; кол-во сегментов 13

Скребок тонкой очистки 1680 мм. H- ножа 170 мм; кол-во сегментов 13

Скребок тонкой очистки 1680 мм. H- ножа 170 мм; кол-во сегментов 13

Скребок L-1800 мм. тонкой очистки H- ножа 170 мм; 14 сегментов /

Скребок L-1800 мм. тонкой очистки H- ножа 170 мм;
14 сегментов /

Скребок тонкой очистки 1920 мм. H- ножа 170 мм; кол-во сегментов 16

Скребок тонкой очистки 1920 мм. H- ножа 170 мм; кол-во сегментов 15

CONTENT

Скребок тонкой очистки предназначен для лент шириной от 400 мм до 2000 мм.

Скребки — тонкой очистки стандартные твёрдосплавные  с ножом твердостью более 75 НВ предназначены для очистки высокоскоростных конвейерных лент, а также для лент и конвейеров большой загрузки.

Области применения: песок, гравий, шлак, глина, кирпичные заводы, асфальтовые заводы, гипса, цемента, стекольной промышленности и т.д.

Чистящая кромка сменного ножа (износостойкая сталь), подпружинена торсионами и находится в напряженном контакте с лентой.

Благодаря конструктивным особенностям, скребки очищают до 98 % налипающего материала и влаги.

• Простота установки пользователем.
• Торсионная система прижатия.
• Предназначен для высоко абразивных материалов высокой влажности.
• Очиститель предназначен в первую очередь для снятия налипшего материала.
• Износостойкие не боится механических стыков.
• Максимальная скорость ленты* – 3,5 м/сек.
• Специальный сплав твердосплавный увеличивает ресурс эксплуатации.

По заказу могут поставляться с телескопическими стойками.

Твердосплавный скребок ширина ленты 500 мм,нож 440 мм

Твердосплавный скребок ширина ленты 500 мм,нож 440 мм

Твердосплавный скребок ширина ленты 650 мм,нож 550 мм

Твердосплавный скребок ширина ленты 650 мм,нож 550 мм

Твердосплавный скребок ширина ленты 800 мм,нож 660 мм

Твердосплавный скребок ширина ленты 800 мм,нож 660 мм

Твердосплавный скребок ширина ленты 900 мм, нож 770 мм

Твердосплавный скребок ширина ленты 900 мм, нож 770 мм

Твердосплавный скребок на ленте лента 650 мм ,нож 550 мм

Твердосплавный скребок на ленте лента 650 мм ,нож 550 мм

Твердосплавный скребок на ленте лента 750 мм ,нож 650 мм

Твердосплавный скребок на ленте лента 750 мм ,нож 650 мм

Твердосплавный скребок на ленте лента 700 мм ,нож 600 мм

Твердосплавный скребок на ленте лента 700 мм ,нож 600 мм

Твердосплавный скребок на ленте лента 800 мм ,нож 700 мм

Твердосплавный скребок на ленте лента 800 мм ,нож 700 мм

Твердосплавный скребок на ленте лента 900 мм ,нож 800 мм

Твердосплавный скребок на ленте лента 900 мм ,нож 800 мм

Твердосплавный скребок на ленте лента 1000 мм ,нож 900 мм

Твердосплавный скребок на ленте лента 1000 мм ,нож 900 мм

Твердосплавный скребок на ленте лента 1100 мм ,нож 1000 мм

Твердосплавный скребок на ленте лента 1100 мм ,нож 1000 мм

Твердосплавный скребок на ленте лента 1200 мм ,нож 1100 мм

Твердосплавный скребок на ленте лента 1200 мм ,нож 1100 мм

Твердосплавный скребок на ленте лента 1300 мм ,нож 1200 мм

Твердосплавный скребок на ленте лента 1300 мм ,нож 1200 мм

CONTENT
CONTENT

Установка без реверсивного движения ленты

Установка без реверсивного движения ленты

Стандартный скребок-очиститель предназначен для очистки высокоскоростных конвейерных лент, а также для резинотросовых лент и конвейеров большой загрузки. Стандартный очиститель устанавливается на рабочую сторону холостой ветви ленты непосредственно за приводным барабаном конвейера.
Очиститель состоит из несущей рамы, крепежных элементов, планка, (износостойкая сталь), пластикового фартука и торсионных элементов. При необходимости может поставляться с телескопическими стойками,
Скребок устанавливается к ленте под углом 90°. Его рабочая кромка подпружинена и находится в постоянном контакте с лентой. Благодаря конструктивным особенностям, скребок очищает до 98 % налипающего материала и влаги. Счищаемый материал удаляется по пластмассовому фартуку

Скребок  тонкой очистки твердосплавный

—  Кромка ножа из карбида вольфрама

—  твердость 70 по Роквеллу

Существует много производителей систем очистки конвейерных лент. Основываясь на длительном опыте эксплуатации, можем сказать, что выбор системы очистки ленты — дело сугубо индивидуальное для каждого конвейера, с учетом всех нюансов его работы.

1288542839_remaclean-hm-u8 (1)



REMACLEAN HM-U8

1405567916_276_130026543013002654308047 (2)

Система  универсально применения для транспортировки материалов всех видов.
Перекрывающиеся твердосплавные пластины обеспечивают оптимальную степень очистки. Кроме того, они могут поворачиваться вокруг собственной оси и динамично отклоняться с полиуретановым основанием.
Таким образом, твердосплавные пластины оптимально приспосабливаются к поверхности ленты и гарантируют эффективную, ленту щадящую очистку.

Твердосплавные пластины направляются при помощи натяжного узла шпиндельного типа. Усиленный натяжной узел предназначен для тяжелых рабочих условий.

1405568060_8ac107d63796ca3f87d4c032d0dc78d0



ПРЕИМУЩЕСТВА

Систему очистителей составляют сегментные рычаги с функцией прогибания.
Точное регулирование требуемого контактного давления.
Твердосплавные пластины высшего качества обеспечивают долговечность конструкции.
Компактная конструкция.
Для установки и замены сегментов не требуется инструмент.
Твердосплавные пластины из нержавеющей стали.
Усиленная конструкция для самих высоких требований.
Подходит для применения с сыпучими материалами во всех отраслях промышленности.
Для скорости ленты не более 4,0 м/сек.

Исполнение для скорости движения ленты до 4,0 м/с
Тяжелое исполнение для наивысших нагрузок

Nr. по каталогу Наименование Ширина ленты
5789310 REMACLEAN HM-U8 800 мм
5789311 REMACLEAN HM-U8 1 000 мм
5789312 REMACLEAN HM-U8 1 200 мм
5789313 REMACLEAN HM-U8 1 400 мм
5789314 REMACLEAN HM-U8 1 600 мм
5789315 REMACLEAN HM-U8 1 800 мм



Технические параметры.

Ширина ленты(мм)  Длина поперечного бруса  (мм) Ширина основания сегментов (мм) Общая ширина, охватываемая пластинами (мм) Максимальная длина твердосплавных  пластин (мм) Высота натяжного узла (мм) Количество сегментов (в одномочистителе)
”A” ”B” ”C” ”D” ”E”
800 1430 700 720 170 240 7
1000 1650 900 920 170 240 9
1200 1870 1100 1120 170 240 11
1400 2090 1300 1320 170 240 13
1600 2310 1500 1520 170 240 15
1800 2530 1700 1720 170 240 17

Для заказа системы очистки конвейерной ленты заполните  опросный лист >>> Опросный лист системы очистки конвейерной ленты..
