Материалы графитовые листовые (МГЛ) и прокладки из терморасширенного графита (ТРГ)

 МГЛ-материал графитовый листовой.

МГЛ из терморасширенного графита МГЛ-200, и МГЛ-230 (2-212) ( 0,8 до 6,0) мм армированный с перфорацией и МГЛ-2-211 армированный листом гладкой нержавеющей стали, толщиной 0,1 мм.

МГЛ из терморасширенного

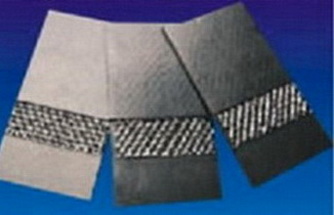

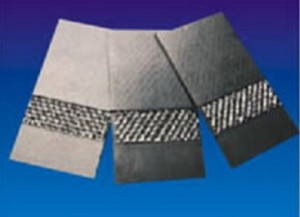

графита МГЛ-200, и МГЛ-230 (2-212) ( 0,8 до 6,0) мм армированный с перфорацией и МГЛ-2-211 армированный листом гладкой нержавеющей стали, толщиной 0,1 мм.

Материал графитовый  МГЛ-200 предназначен для изготовления прокладок, применяемых для герметизации неподвижных разъемных соединений трубопроводов, арматуры, сосудов и аппаратов, головки блока цилиндров двигателей внутреннего сгорания, газотурбинных двигателей и другого оборудования.

Материал графитовый  МГЛ-200 применяют в энергетической, химической, нефтедобывающей и нефтеперерабатывающей, газовой, судостроительной, авиационной, космической, автомобильной, электротехнической и других отраслях промышленности, во внутренних и наружных системах канализации, в мелиорации, в практике холодного и горячего хозяйственно-питьевого водоснабжения, в том числе в контакте с питьевой водой.

Листовой материал, состоящий из одного или более слоев неармированной фольги ТРГ, изготовленный либо с применением связующего, либо без него.
Размеры листов  1000х1000, 1500х1500 мм,

Толщиной от 0,8 до 6,0 мм.
Материал устойчив к термоциклированию.  Не стареет.

Рабочее давление :До 20,00 мПа

Сжимаемость материала :< 50 %

Срок службы :12 лет

Восстанавливаемость от величины сжатия <17%

Рабочая температура :-253C  до 650С

Компенсация глубины дефектов уплотнительной поверхности фланцев относительно прокладки  <20% ,но не более 1.0 мм

МГЛ-211 – листовой материал, изготовленный путем совместной прокатки двух слоев фольги ТРГ с размещенным между ними листом гладкой нержавеющей стали, толщиной 0,1 мм.
Поставляется в листах размером 500х1000 мм, толщиной от 0,8 до 6,0 мм.
Материал устойчив к термоциклированию. Не стареет.
Рекомендуется для изготовления прокладок с узким полем или тонкими перемычками.

Материал графитовый листовой  не армированный

Материал МГЛ-200-2.0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-2.0/1,0- (1000 х 1000 мм)

Материал МГЛ-2-100-1,0 /1,0-(1000 х 1000 мм)

Материал МГЛ-200-1,0 /1,0-(1000 х 1000 мм)

Материал МГЛ 200-1,5/1,0- (1000 х 1000 мм)

Материал МГЛ 200-1,5/1,0- (1000 х 1000 мм)

Материал МГЛ-200-2,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-2,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал МГЛ-200-3,0/1,0- (1500х1500 мм)

Материал МГЛ-200-3,0/1,0- (1500х1500 мм)

Материал МГЛ-200-4,0/1,0- (1500х1500 мм)

Материал МГЛ-200-4,0/1,0- (1500х1500 мм)

Материал МГЛ-200-5,0/1,0- (1500х1500 мм)

Материал МГЛ-200-5,0/1,0- (1500х1500 мм)

Материал МГЛ-200-6,0/1,0- (1500х1500 мм)

Материал МГЛ-200-6,0/1,0- (1500х1500 мм)

Материал МГЛ-200-1,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-1,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-1,5 /1,0-(500 х 500 мм)

Материал МГЛ-200-1,5 /1,0-(500 х 500 мм)

Материал МГЛ-200-2,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-2,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-3,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-3,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-3,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-3,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-4,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-4,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-5,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-5,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-6,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-6,0/1,0- (1000 х 1000 мм)

Материал МГЛ-200-4,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-4,0 /1,0-(500 х 500 мм)

Материал МГЛ-200-1,0/1,0- (1500х1500 мм)

Материал МГЛ-200-1,0/1,0- (1500х1500 мм)

Материал МГЛ-200-1,5/1,0- (1500х1500 мм)

Материал МГЛ-200-1,5/1,0- (1500х1500 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал МГЛ-200-2,0/1,0- (1500х1500 мм)

Материал графитовый листовой армированный листом гладкой нержавеющей стали, толщиной 0,1 мм  МГЛ-2-211

Материал МГЛ-2-211-3.0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-3.0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-2,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-2,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-1,5/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-1,5/1,0- (1000х 1000 мм)

Материал МГЛ-200-2,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-2,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-5,0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-5,0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-1,0/1,0- 1500х 500 мм)

Материал МГЛ-2-211-1,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-2,0/1,0- 1500х 500 мм)

Материал МГЛ-2-211-2,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-3,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-3,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-4,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-4,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-5,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-5,0/1,0- 500х 500 мм)

Материал МГЛ-2-211-3,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-3,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-4,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-4,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-5,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-5,0/1,0- (1000х 1000 мм)

Материал МГЛ-2-211-1,0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-1,0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-1,5/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-1,5/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-2.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-2.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-3.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-3.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-4.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-4.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-5.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-211-5.0/1,0- (1500х 1500 мм)

Материал графитовый листовой армированный перфорацией AISI 304 (12Х18Н10)

Материал МГЛ-2-212-1.5 /1,0- 1500 х 1500 мм

Материал МГЛ-2-212-1.5 /1,0- 1500 х 1500 мм

Материал МГЛ-2-212-1.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-1.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-1.5/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-1.5/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-2.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-2.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-2.0/1,0-500 х 500 мм

Материал МГЛ-2-212-2.0/1,0-500 х 500 мм

Материал МГЛ-2-212-3.0/1,0-500 х 500 мм

Материал МГЛ-2-212-3.0/1,0-500 х 500 мм

Материал МГЛ-2-212-4.0/1,0-500 х 500 мм

Материал МГЛ-2-212-4.0/1,0-500 х 500 мм

Материал МГЛ-2-212-5.0/1,0-500 х 500 мм

Материал МГЛ-2-212-5.0/1,0-500 х 500 мм

Материал МГЛ-2-212-6.0/1,0-500 х 500 мм

Материал МГЛ-2-212-6.0/1,0-500 х 500 мм

Материал МГЛ-2-212-3.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-212-3.0/1,0- 1000 х 1000 мм

Материал МГЛ-2-211-2.0/1,0- (1500х 1500 мм)

Материал МГЛ-2-212-4.0/1,0- (1000х 1000 мм)

Материал МГЛ-2-212-5.0/1,0- (1000х 1000 мм)

Материал МГЛ-2-212-5.0/1,0- (1000х 1000 мм)

CONTENT

МГЛ-212 (новая маркировка материала  МГ-230 )  – листовой материал, изготовленный путем совместной прокатки двух слоев фольги ТРГ с размещенным между ними листом перфорированной нержавеющей стали, толщиной 0,1 мм.
Поставляется в листах размером 1000х1000, 1500х1500 мм, толщиной от 0,8 до 4,6 мм.
Материал устойчив к термоциклированию. Не стареет.
Применяется для изготовления прокладок на высокие давления.

Стандартное армированние листом - AISI 304

Стандартное армированние листом — AISI 304

МГЛ–2- 212-2,2/1,0 — 1500×1500

Многослойно-армированный

Материал графитовый листовой, армированный несколькими слоями перфорированной фольги из легированной (нержавеющей) стали, изготовленный из фольги ТРГ марки ГФ-200, толщиной 2,2 мм, плотностью 1,0 г/см3, размером 400×1000 мм имеет обозначение:

 Наименование МГЛ МГЛ-211 МГЛ-212
Максимальная рабочая температура в окислительной атмосфере* 500°С 500°С 500°С
Максимальная рабочая температура для пара 650°С 650°С 650°С
Максимальная рабочая температура в инертной атмосфере 2000°С ** **
Максимальное давление 20 МПа 20 МПа 40 МПа
Сжимаемость 40-50 % 40-50 % 40-50 %
Восстанавливаемость 15-17 % 15-17 % 15-17 %
Прокладочный коэффициент 2 2 2

 Возможно изготовление с добавкой ингибитора окисления для работы на воздухе при температуре до +650°

Определяется температурой эксплуатации материала армировки (температура эксплуатации графитовой составляющей 2000°с)

Падение усилия затяжки со временем для различных прокладочных материалов





Характеристики уплотнительных материалов для фланцев с гладкими соединительными поверхностями

Образец паспорта на изделие :

Паспорт (сертификат)№

На продукцию : Материал графитовый листовой (МГЛ)

Марка  и обозначение : Материал  МГЛ-2-100-6,0/1,0 1500х1500

Характеристики и параметры

Марка материала Материал  графитовый листовой
Размеры ,мм 1500 ±20*1500 ±20*6 ±0.2 мм
Технические характеристики материала :
Плотность, г/см3 1.0 ±0.1
Массовая доля примеси Золы, %   S общ,ppm        Cl, ppm
≤ 0.5 +0.12       ≤  600          ≤ 30
Потеря массовой доли вещества при прокаливании,% 400 °C         550 °C             670 °C
≤ 0.3          ≤  2              ≤  4
Физические характеристики Сжимаемость, % Восстанавливанемость, %  Предел прочности при сжатии,M Па
0т 35до 60 От 8 до 20
Гарантийный срок 10 лет



Материал МГ-230  армированный листовой материал, изготовленный путем совместной прокатки двух слоев фольги из терморасширенного графита с размещенным между ними листом перфорированной нержавеющей стали толщиной 0,1 мм.

Универсальный материал для изготовления прокладок, работающих во всем диапазоне температур и давлений. Применяется для изготовления прокладок толщиной более 1,5 мм до 4,00 мм

Максимальная рабочая температура -253 + 650°С

Максимальное допустимое давление среды : 20 МПа

Сжимаемость : 40 %

Восстанавливаемость : 15 %

Плотность графитовой  составляющей : 0,8 -1.5 г/см 3

Материал МГЛ-230-4,0/1,0-1500х1500 мм

Материал МГЛ-230-4,0/1,0-1500х1500 мм

Материал МГ-230-1,5/1,0-1000х1000 мм

Материал МГЛ-230-1,5/1,0-1000х1000 мм

Материал МГ-230-2,0/1,0-1000х1000 мм

Материал МГЛ-230-2,0/1,0-1000х1000 мм

Материал МГ-230-3,0/1,0-1000х1000 мм

Материал МГЛ-230-1,0/1,0-1000х1000 мм





Материал МГЛ-230-2,0/1,0-1000х1000 мм

Материал МГЛ-230-2,0/1,0-1000х1000 мм

Материал МГЛ-230-3,0/1,0-1000х1000 мм

Материал МГЛ-230-3,0/1,0-1000х1000 мм

Материал МГЛ-230-4,0/1,0-1000х1000 мм

Материал МГЛ-230-4,0/1,0-1000х1000 мм

Материал МГ-240  -армированный многослойный листовой материал, изготовленный путём совместной прокатки более 3-х чередующихся слоев фольги из терморасширенного графита и размещенных между ними слоев перфорированной нержавеющей стали толщиной 0,1 мм.

Применяется для изготовления прокладок толщиной более 4,0 мм до 10,00 мм и/или работающих на давлениях свыше 16 МПа

Материал МГ-240-3,0/1,0-1000х1000 мм

Материал МГ-240-3,0/1,0-1000х1000 мм

Материал МГ-240-5,0/1,0-1000х1000 мм

Материал МГ-240-5,0/1,0-1000х1000 мм

Материал МГ-240-6,0/1,0-1000х1000 мм

Материал МГ-240-6,0/1,0-1000х1000 мм

Материал МГ-240-7,0/1,0-1000х1000 мм

Материал МГ-240-7,0/1,0-1000х1000 мм

Материал МГ-240-8,0/1,0-1000х1000 мм

Материал МГ-240-8,0/1,0-1000х1000 мм

Материал МГ-240-9,0/1,0-1500х1500 мм

Материал МГ-240-9,0/1,0-1500х1500 мм

Материал МГ-240-1,0/1,0-1000х1000 мм

Материал МГ-240-4,0/1,0-1000х1000 мм

Материал МГ-240-1,5/1,0-1500х1500 мм

Материал МГ-240-5/1,0-1000х1000 мм

Материал МГ-240-2,0/1,0-1500х1500 мм

Материал МГ-240-6,0/1,0-1000х1000 мм

Материал МГ-240-7,0/1,0-1000х1000 мм

Материал МГ-240-7,0/1,0-1000х1000 мм

Материал МГ-240-8,0/1,0-1000х1000 мм

Материал МГ-240-8,0/1,0-1000х1000 мм

CONTENT

Графитовая фольга (фольга ТРГ)

Графитовая фольга (фольга ТРГ) представляет собой рулонный графитовый материал  (как армированный, так и неармированный), получаемый методом прокатки (вальцовки) терморасширенного графита.

Фольгу ТРГ применяют в качестве материала для производства: графитовых лент (гладких, гофрированных, радиусных); уплотнительных колец;

плетеных сальниковых набивок  уплотнительных прокладок. а также в качестве самостоятельных изделий: тепловых и электромагнитных экранов; химически- и теплостойких электропроводящих мембран; химически стойких футеровочных покрытий;  для герметизации фланцев сложной конфигурации.

Основные достоинства применения фольги ТРГ для герметизации сложных фланцев, например, горизонтальных разъемов насосов, турбин, компрессоров: простота изготовления прокладки, заключающаяся в наклеивании листа фольги, снабженного для этого адгезионным слоем, непосредственно на фланец, с последующим вырезанием прокладки по контуру фланца; возможность восстановления поврежденной прокладки с помощью «заплатки» из фольги

Толщина от 0.1  до 0.8 мм

Длина 150 метров

Ширина рулона :150,400,1000 мм,

Давление  допустимое среды : до 40 атм

Плотность фольги :0,6-1,4 г/см3

Допустимый температурный  диапазон :-253 до +650 гр

Графитовая фольга 0.4*400 мм*150 м

Графитовая фольга 0.4*400 мм*150 м

Графитовая фольга 0.2*400 мм*150 м

Графитовая фольга 0.2*400 мм*150 м

Графитовая фольга 0.3*400 мм*150 м

Графитовая фольга 0.3*400 мм*150 м

Графитовая фольга 0.4*1000 мм*100 м

Графитовая фольга 0.4*1000 мм*100 м

Графитовая фольга 0.3*1000 мм*100 м

Графитовая фольга 0.3*1000 мм*100 м

Графитовая фольга 0.3*600 мм*100 м

Графитовая фольга 0.3*600 мм*100 м

Опросный лист >>  ОПРОСНЫЙ ЛИСТ  ДЛЯ УПЛОТНЕНИЯ ФЛАНЦЕВ СОСУДОВ И ТРУБОПРОВОДОВ

Прокладка ТРГ на металлическом  волновом основании

Прокладка ТРГ на металлическом волновом основании представляет собой плоское кольцо с концентрическим расположенными волнообразными выступами и впадинами, в поперечном сечении представляющими синусоиду с высотой волны (по гребням металлического основания) 1,6 мм и периодом 6 мм. Стальное основание толщиной 0,8 мм плакируется двумя слоями гибкого графита ТРГ толщиной 0,6; 1,0;1,5 мм в зависимости от требований общей толщины прокладки. Такое строение прокладки придает ей дополнительную прочность на сжатие, изгиб, растяжение, что очень важно при транспортировке, монтаже и эксплуатации.

Прокладка ПУТГм-09 собрала в своей конструкции положительные стороны разных типов уплотнений:

Такая конструкция обладает наибольшей способностью, из всех известных уплотнений ТРГ, компенсировать перекосы и неплоскостность  фланцев, неравномерность затяжки при монтаже. Волновое основание обеспечивает дополнительную устойчивость к циклическим перепадам температур и раскрытию фланцев во время работы .

Прокладка ПУТГм-09, в отличие от прокладок на зубчатом основании и завальцованных в металлическую оболочку, способна компенсировать дефекты поверхности, царапины и забоины на фланцах глубиной до 0,7 мм;

За счет жесткости волнового основания, прокладки больших диаметров обладают повышенной транспортировочной и монтажной прочностью, в отличие от прокладок СНП, и ПУТГ.



NOVAPHIT SUPER HPS

NOVAPHIT super HPS — Листовой материал из терморасширенного графита, армированный просечно-вытяжной жестью в виде пятислойного сендвича

ПРОКЛАДОЧНЫЕ МАТЕРИАЛЫ НА ОСНОВЕ ТЕРМОРАСШИРЕННОГО ГРАФИТА (ДО 550 °C)

Среда Плотность,
г/см3
P, МПа t, ºC Сжимаемость
при давлении
35 МПа, %
Восстанавливаемость
после снятия
давления 35 МПа, %
Толщина, мм
Вода, пар 1.6 25 560 23 15 1,5; 2,0; 3,0
Инертные газы 1.6 25 3000 23 15 1,5; 2,0; 3,0
Органические и неорганические кислоты, щелочи, масла, растворители 1.6 25 -240 +550 23 15 1,5; 2,0; 3,0

novaphit VS

novaphit® VS — материал из терморасширенного графита без металлического армировки.

В сравнении с другими аналогами не армированных графитовых материалов обладает высокой механической прочностью. Имеет хорошие уплотняющие свойства.

Применяется:
— при высоких термических и механических нагрузках, также при частом изменении нагрузок;
— насыщенный и перегретый пар, теплопроводные масла;
— широко применяется в агрессивных средах.
Данный материал позволяет изготавливать прокладки с узкой шириной поля.



Технические характеристики:

 Наименование показателей Норма
 Плотность, г/см3 1,3
 Сжимаемость, %, не менее 15
 Восстанавливаемость, %, не менее 15
Предел прочности при растяжении в продольном направлении, МПа, не менее 6
Предел прочности при растяжении в поперечном направлении, МПа, не менее 5
Максимально допустимое давление, МПа (кгс/см2 бар) 6,5 (65)
Температурный диапазон, оС от -240 до +550
Толщина, мм 0,5 / 1,0 / 1,5 / 2,0
Раскрой листа, мм 1000х1000 / 1500 х1500

 NOVAPHIT  EXTRA

novaphit EXTRA — материал из терморасширенного графита, армированный сеткой саржевого плетения из нержавеющей стали (1.4301/AISI 304). Прекрасно выдерживает динамические нагрузки как температурного так и механического характера.

Технические характеристики:

Наименование показателей (для толщины 2 мм.) Значение
Плотность, г/см3 1,2
Сжимаемость, %, не менее 40
Восстанавливаемость, %, не менее 10
Предел прочности при растяжении в продольном направлении, МПа, не менее 8
Предел прочности при растяжении в поперечном направлении, МПа, не менее 7
Максимально допустимое давление, МПа (кгс/см2, бар) 20,0 (200)
Температурный диапазон, оС от -240 до +550
Толщина, мм 0.8, 1.0, 1.5, 2.0, 3.0
Раскрой листа, мм 1500х1500

По требованию заказчика возможна поставка прокладочного материала других размеров.

novaphit VS

novaphit VS — материал из терморасширенного графита без металлического армировки.

В сравнении с другими аналогами не армированных графитовых материалов обладает высокой механической прочностью. Имеет хорошие уплотняющие свойства.

Применяется:
— при высоких термических и механических нагрузках, также при частом изменении нагрузок;
— насыщенный и перегретый пар, теплопроводные масла;
— широко применяется в агрессивных средах.
Данный материал позволяет изготавливать прокладки с узкой шириной поля.



Технические характеристики:

Наименование показателя (для толщины 2 мм.) Норма
Плотность, г/см3: 1,3
Сжимаемость, %: 45
Восстанавливаемость, %: 15
Предел прочности при растяжении в продольном направлении, МПа, не менее: 30
Предел прочности при растяжении в поперечном направлении, МПа, не менее:  25
Максимально допустимое давление, МПа, не более: 25
Температурный диапазон, °С: от -240 до +550
Толщина, мм:  1.5, 2.0, 3.0, 4.0
Раскрой листа, мм: 1000х1000

По требованию заказчика возможна поставка прокладочного материала других размеров.

ПРОКЛАДОЧНЫЙ МАТЕРИАЛ NOVATEC PREMIUM

Novatec PREMIUM — это уплотнительный материал, обладающий очень высокой прочностью. Он устойчив к сжатию, воздействию высокой температуры и чрезвычайно пластичен.

Его создают из смеси графита и арамида, которые связывают с помощью NBR (нитрил-бутадиен-каучук). Это один из удачнейших материалов, который объединяет в себе свойства каучука и арамида.
Устойчивость этого материала позволяет применять его в химической промышленности. Он невосприимчив к влиянию большинства кислот и щелочей, жиров, масел, хладагентов, воды и водяного пара.
Материал производят в стандартных размерах – 2000х1500 мм. Толщина его составляет от 1 до 3 мм.

Технические характеристики материала Novatec PREMIUM

Сжимаемость – 7%
Восстанавливаемость – 60%
Изменение веса материала – 10%
Изменение толщины материала – 5%

Общая характеристика   Связующий материал: Допуски: Антипригарное покрытие: Опознавательный цвет: Допустимые отклонения размеров: NBR (нитрил — бутадиен — каучук) DVGW / KTW / WRAC / W270 / VP401/ BAM (макс. 110°С/ 130 бар) / TA Luft / SVGW синий знак фирмы и «Novatec Premium» серийно с обеих сторон A310 по стандартам DIN 28 091-1
Физические характеристики (толщина образца составляет 2 мм.) Наименование показателей НТД Физ.единица Величина*
Плотность DIN 28 090-2 FA — A 1 — O
Предел прочности на разрыв DIN 52 910
вдоль [Н/мм²] 18
поперёк [Н/мм²] 14
Прочность на сжатие sdE/16 DIN 52 913
175°C [Н/мм²] 37
300°C [Н/мм²] 30
Сжимаемость ASTM F 36 J [%] 7
Восстанавливаемость ASTM F 36 J [%] 60
Коэф. холодной усадки eKSW DIN 28 090-2 [%] 6,0
Коэф. холодн. восст. объёма eKRW DIN 28 090-2 [%] 3,0
Коэф.усадки при темп.200°C eWSW/200 DIN 28 090-2 [%] 6,0
Коэф. восст. объёма eWRW/200 DIN 28 090-2 [%] 2,0
Восстанавливаемость R DIN 3535-6 [мг/(м•с)] 0,04
Уд. газопроницаемость l2,0 DIN 28 090-2 [мг/(м•с)] ≤ 0,1
Спец. Газопроницаемость DIN 3535-6 [мг/сек.•м] ≤ 0,1
Средостойкость ASTM F 146
Масло ASTM IRM903 5 час. / 150 °C
Изменение толщины [%]≤ 5
ASTM Топливо B 5час./23°C
Изменение веса [%] ≤ 10
Изменение толщины [%] ≤ 5
Содержание хлорида(водораствор.) Siemens AV 9-014 [ppm] ≤ 50

ПРОКЛАДОЧНЫЙ МАТЕРИАЛ NOVATEC PLUS

Novatec Plus изготовлен из графита, дополнительно армированный кевларовыми волокнами. Его состав позволяет добиться высокой термоустойчивости и сопротивляемости химическим веществам за счет своей инновационности.

Прокладочный материал Novatec Plus дополнительно покрыт с обеих сторон антипригарным покрытием, что обеспечивает легкий демонтаж. Антипригарное покрытие  не содержит дополнительных примесей или растворителей и не несет никакого вреда окружающей среде. Материал хорошо адаптируется к любым условиям и легко поддается резке.

Технические характеристики  материала Novatec Plus

Плотность – 1,63 г/см3.
Прочность на разрыв:
— продольная – 12;
— поперечная – 9.
Сжимаемость – 10%
Восстанавливаемость – 58%.
Изменение веса материала – 14%.
Изменение толщины материала – 4,5%.

Общая характеристика   Связующий материал: Маркировка: Антипригарное покрытие: Опознавательный цвет: Допустимые отклонения размеров: NBR (нитрил — бутадиен — каучук) знак фирмы и «Frenzelit» серийно с обеих сторон A310 фиолетовый по стандартам DIN 28 091-1
Физические характеристики
(толщина DIN 28 090-2 [г/см³]
1,50 образца — 2 мм)
Наименование показателей НТД Физ.единица Величина
Плотность DIN 28 090-2 [г/см³] 1,63
Предел прочности на разрыв DIN 52 910
вдоль [Н/мм²] 12
поперёк [Н/мм²] 9
Прочность на сжатие sdE/16
175°C [Н/мм²] 34
300°C [Н/мм²] 30
Сжимаемость ASTM F 36 J [%] 10
Восстанавливаемость ASTM F 36 J [%] 58
Устойчивость к среде ASTM F 146
ASTM IRM903 5час./150°C
Изменение веса [%] 14
Изменение толщины [%] 4,5
ASTM Топливо B 5час./23°C
Изменение веса [%] 12
Изменение толщины [%] 4,5

NOVAPHIT SSTC — Листовой материал из терморасширенного графита, армированный просечно-вытяжной кислотостойкой нержавеющей сталью

Среда Плотность,
г/см3
P, МПа t, ºC Сжимаемость
при давлении
35 МПа, %
Восстанавливаемость
после снятия
давления 35 МПа, %
Толщина, мм
Вода, пар 1.3 20 550 23 10 1,0; 1,5; 2,0; 3,0
Инертные газы 1.3 20 3000 23 10 1,0; 1,5; 2,0; 3,0
Органические и неорганические кислоты, щелочи, масла, растворители 1.3 20 -240 +550 23 10 1,0; 1,5; 2,0; 3,0



NOVAPHIT SSTC

novaphit® SSTC — материал из терморасширенного графита, армированный просечно-вытяжной кислотостойкой нержавеющей сталью (1.4404). Особый вид армировки обеспечивает лучшие показатели сжимаемости и восстанавливаемости материала, снижение газопроницаемости в сравнении с материалами, армированными гладкой или перфорированной жестью.

При производстве используется специальный термостойкий графит с низкой степенью окисляемости, что обеспечивает долговечную и надежную работу уплотнения при высоких температурах и циклических нагрузках.

novaphit® SSTCTA-L — материал специально разработан для промышленности с  высокими требованиями к газопроницаемости при высоких температурах и давлениях.

Классифицирован как высококачественный уплотнительный материал согласно испытательным критериям VDI 2440 и TA Luft.

Материалы novaphit® SSTC и novaphit®SSTCTA-L могут поставляться с применением  технологии XP.

Впервые технология ХР защищает графит от прилипания к уплотняемой поверхности при температуре свыше 200 °С.

Стандартно применяемые антипригарные покрытия обычно основаны на органических веществах, которыми покрывает-

ся поверхность графита с определенной пропорцией. Из-за  ограничения устойчивости к среде и температуре (разложе-

ние органических компонентов происходит при температуре свыше 200 °С) эффект такого покрытия ограничен.

Антипригарные свойства материала novaphit с применением технологии ХР, с другой стороны, эффективны в полном

температурном диапазоне применения графитовой прокладки с типичной средой применения, для которой тре-

буется герметизация. Температурная устойчивость и антипригарные свойства позволяют демонтировать прокладку,

не оставляя никаких остатков на уплотняемых поверхностях, спустя долгие периоды эксплуатации оборудования.

Это значительное усовершенствование свойств графитовых  прокладочных материалов.

Технология ХР приводит к колоссальным экономическим выгодам. При монтаже фланца «шип-паз» чрезвычайно трудной

задачей является удаление остатков старых прокладок. Опытные механики знают, что утечка, возникающая из-за неполно-

го удаления старых прокладок, является обычным явлением.

Таким образом, использование технологии ХР является весомым вкладом в безопасность процесса производства.

Помимо герметизации узлов оборудования в течение долгого времени технология XP позволяет надежно защитить

уплотняемые поверхности от внешних воздействий (коррозии, прилипания прокладочного материала).

Дополнительное преимущество  – максимально стабильные уплотняющие  свойства и более долгий срок эксплуатации благодаря более  высокой устойчивости к температуре.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ SIGRAFLEX STANDART

МАТЕРИАЛ SIGRAFLEX STANDART

МАТЕРИАЛ SIGRAFLEX STANDART



Область применения: фланцы с выступающей поверхностью по DIN EN 1514 и DIN 2690; эмалированные фланцы и смотровые стёкла; аварийные ремонты и сложные

конфигурации; герметизация сильно агрессивных сред, благодаря высочайшей химической
стойкости;

Применение:

герметизация стандартных фланцев трубопроводов и резервуаров, с давлением до 40 кгс/см2 (для применения прокладок толщиной 3 мм, шириной менее 20 мм, для фланцев с номинальным диаметром более 500 мм требуется консультация производителя);

диапазон температур: от -250ºС до +450ºС (при использовании на температуре свыше +450ºС необходима консультация производителя);

герметизация сильноагрессивных сред, благодаря высой химической стойкости;

применим в энергетической, химической, нефтехимической, нефтеперерабатывающей, газовой, целлюлозно-бумажной промышленности, металлургии, машиностроении, судостроении, судоремонте, арматуростроении.

Свойства:

превосходная стойкость к окислению;

очень высокая стойкость к повреждениям при сборке и эксплуатации;

превосходная химическая стойкость;

долговременное сохранение показателей сжимаемости и восстанавливаемости,

даже в условиях перепада температур;

хорошая устойчивость к царапинам;

антиадгезионная поверхность за счёт пропитки;

отсутствие значимых показателей текучести до максимально допустимого давления на прокладку;

стойкость к старению и охрупчиванию, за счёт отсутствия в составе клея и связующих веществ;

лёгкая резка и вырубка;

отсутствие в составе асбеста, безвредность для здоровья.

Схематичный график работы материала  SIGRAFLEX STANDART

Зелёная черта графика .Можно использовать без консультации и проверки материала.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ SIGRAFLEX UNIVERSAL

материал SIGRAFLEX UNIVERSAL

материал SIGRAFLEX UNIVERSAL



Листовой материал SIGRAFLEX UNIVERSAL с пропиткой,армированный фольгой из перфорированной нержавеющей стали.

Применение:

герметизация стандартных фланцев трубопроводов и резервуаров диаметром до 1500 мм; с давлением до 100 кгс/см2 и в диапазоне температур от -250ºС до +550ºС (При использовании на температуре свыше +450ºС необходима консультация производителя);

цельные и сегментированные двухслойные прокладки с креплениями в шахматном порядке;

применим в энергетической, химической, нефтехимической, нефтеперерабатывающей, газовой, целлюлозно-бумажной промышленности, металлургии, машиностроении, судостроении, судоремонте, арматуростроении.

Область применения: трубопроводы и резервуары в химической и нефтехимической промышленности и на электростанциях.

высокая эксплуатационная надёжность и превосходная стойкость к окислению;

высокая стойкость к выдуванию и механическая прочность;

очень высокая стойкость к повреждениям при сборке и эксплуатации;

хорошая химическая стойкость;

долговременное сохранение показателей сжимаемости и восстанавливаемости,

даже в условиях перепада температур;

хорошая устойчивость к царапинам;

антиадгезионная поверхность за счёт пропитки;

отсутствие значимых показателей текучести до максимально допустимого давления на прокладку;

стойкость к старению и охрупчиванию, за счёт отсутствия в составе клея и связующих веществ;

отсутствие в составе асбеста, безвредность для здоровья.

Температура эксплуатации:

от -250ºС до +550ºС, при условии химической стойкости; при использовании на температуре свыше +450ºС необходима консультация производителя;

Схематичный график работы материала

Зелёная черта графика .Можно использовать без консультации и проверки материала.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ SIGRAFLEX  HOCHDRUCK

 МАТЕРИАЛ SIGRAFLEX HOCHDRUCK

МАТЕРИАЛ SIGRAFLEX HOCHDRUCK



Описание: фланцевая прокладка из высокопрочного многослойного ламината с пропиткой.

Универсальный уплотнительный материал, в частности, для решения проблем герметизации на трубопроводах и технологическом оборудовании, фланцев с поверхностями выступ-впадина и нестандартных соединений в химической и нефтехимической промышленности и на электростанциях.

Область применения: узлы с повышенным поверхностным и рабочим давлением, пожаро- и взрывоопасные рабочие среды,корродирующие трубопроводы для горячих сред и аппаратов химической промышленности,паропроводы электростанций,масляные и нагревательные установки,смотровые стекла,насосы,арматура,изношенные установки.
Свойства:

высокая прочность

удобство в обращении

устойчивость к изгибам и царапинам

устойчивость к химикалиям

устойчивость к старению и растрескиванию

устойчивость к перепаду температур

Температура применения:
в инертной среде — до + 800°C ограничение металлическим вкладышем)
на паре — до + 500°C прошли испытания)
на воздухе — до + 400°C по предварительной консультации
Рабочее давление до 25 МПа

Схематичный график работы материала

Зелёная черта графика .Можно использовать без консультации и проверки материала.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ KLINGER  GRAPHITE LAMINATE  PSM

Описание: самый популярный листовой уплотнительный материал серии KLINGER Graphite Laminate. Изготовлен из графитовой фольги, армирован листом из перфорированной нержавеющей стали марки AISI 316. Изготавливается из графита категорий А, В и С. Может быть выполнен с антиадгезионным покрытием (исполнение AS). Антиадгезионное покрытие исключает даже минимальное прилипание к уплотняемым поверхностям, что значительно сокращает время, потраченное на замену уплотнителя. Отпадает необходимость применения дополнительных смазок и герметиков, использование которых может стать причиной неправильной работы уплотнения.

Область применения: активно применяется в нефтехимической промышленности (при перегонке и очистке нефти) и химической промышленности (в коррозийных и агрессивных средах), а также в энергетике. Идеален для жидкого газа и пара. Подходит для применения в среде с изменяемыми температурными режимами. Рекомендован для уплотнения фланцев из стекла и эмали. Пригоден для применения в пищевой промышленности.

Размеры стандартных листов:
размеры – 1000 х 1000 мм, 1500 х 1500 мм
толщина – 0,8; 1,0; 1,5; 2,0; 3,0 мм
допуски — по толщине ±5%, по длине ±5 мм, по ширине ±5 мм

Характеристики материала толщиной 1,5 мм

Сжимаемость ASTM F 36 A % 33-38
Восстанавливаемость
ASTM F 36 A
% 13-18
Релаксация напряжений
DIN 52913
50 МПа, 16 ч/300 °C МПа мин. 48
Клингер холодный/горячий тест,
при 50 MПa:
уменьшение толщины при 23 °Cуменьшение толщины при
300 °C
%% 401,5
Утечки газа по DIN 3535/6 мл/мин 0,8
Увеличение толщины при погружении в жидкость ASTM F 146 масло IRM 903:
5 часов/150 °Cтопливо B:
5 часов/23 °CЭтиленгликоль:вода (1:1):
5 часов/150 °C
%%% 5-104-63-5
Плотность графита г/см³ 1,0

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ KLINGER  GRAPHITE LAMINATE TSM

Описание: листовой уплотнительный материал, изготовленный из графитовой фольги, армированный листом из перфорированной нержавеющей стали марки AISI 316. Слои скрепляются путём прокатки, без применения клея.

Область применения: материал рекомендован для всех типов стандартных фланцев на трубопроводах, в котлах, теплообменниках и отопительных системах. Пригоден для использования в смесительных сосудах и паровых трубах в химической промышленности, а также для масел. Материал устойчив к химическому и температурному воздействию и сохраняет свои свойства в течение всего срока эксплуатации. Подходит для применения на ответственных узлах оборудования.

Размеры стандартных листов:
размеры – 1000 х 1000 мм
толщина – 1,0; 1,5; 2,0; 3,0 мм
допуски — по толщине ±5%, по длине ±5 мм, по ширине ±5 мм

Характеристики материала толщиной 1 мм

Сжимаемость
ASTM F 36 А
% 30-45
Восстанавливаемость
ASTM F 36 A
% 15-25
Релаксация напряжений
DIN 52913
50 МПа, 16 ч/300 °C МПа 45
Плотность графита г/см³ 1,0

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ KLINGER GRAPHITE LAMINATE SLS

Листовой уплотнительный материал KLINGER GRAPHITE LAMINATE SLS, изготовленный из графитовой фольги, армированный фольгой из нержавеющей стали.

Рекомендован  к применению в случаях, если имеются повреждения на фланцах, а также при ограничении нагрузки на болты.

Температурный диапазон от -200°С до +450°С, давление до 14 МПа. Толщина материала 0.45 – 3.0 мм. Изготавливается из графита категорий А, В и С. Может быть выполнен с антиадгезионным покрытием (исполнение AS).

Область применения: универсальный уплотнительный материал для широко спектра рабочих сред при наличии повышенных температур. Рекомендован для газа и пара, может использоваться в системах с отработанным газом.
Размеры стандартных листов:
размеры – 1000 х 1000 мм
толщина – 0,45; 0,8; 1,0; 1,5; 2,0; 3,0 мм
допуски — по толщине ±5%, по длине ±5 мм, по ширине ±5 мм

Характеристики материала толщиной 1,5 мм

Сжимаемость ASTM F 36 A % 40
Восстанавливаемость
ASTM F 36 A
% 15
Релаксация напряжений
DIN 52913
50 МПа, 16 ч/300 °C МПа мин. 48
Клингер холодный/горячий тест,
при 50 MПa:
уменьшение толщины при 23 °Cуменьшение толщины при 300 °C %% 401,5
Утечки газа по DIN 3535/6 мл/мин 0,5
Плотность графита г/см³ 1,0

Графические характеристики  материала



Температуры и давление в  фиолетовой области не требуют дополнительных  проверок  материала.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ KLINGER  TOP-GRAPH2000

Описание: уплотнительный листовой материал на основе сжатого графита и безасбестовых армирующих элементов. Материал обладает высокой эластичностью, за счёт этого он удобен в применении и не разрушается при установке, даже при малом моменте затяжки болтов.

Область применения
: газы, углеводороды, пар, кислоты, щелочи и другие химические вещества.

Размеры стандартных листов:

размеры — 1000 х 1500, 1500 х 2000 мм
толщина — 0,5; 1,0; 1,5; 2,0; 3,0 мм
допуски — по толщине ±10%, по длине ±50 мм, по ширине ±50 мм.

Максимальная рабочая температура:
для пара
другие среды
300°C
500°С
Сжимаемость ASTM F 36J 10%
Восстанавливаемость ASTM F 36J 60%
Клингер горячий/холодный тест, при 50MПa:
уменьш. толщ. при 23°С
уменьш. толщ. при 250°С
35%
10%
Предел прочности на растяжение ASTM F152 50 МПа
Газопроницаемость по DIN 3535/6 < 0,5 мл/мин
Газопроницаемость по DIN 28090-2 7 мг/см
Релаксация напряжений ASTM F38B 100°C 5%
Стойкость по давлению DIN 52913 (16 ч, 150°C) 32 МПа
Увеличение толщины при погружении в жидкость ASTM А 146:
вода: 5 ч/100°C
топливо B: 5 ч/23°C
5%
7%
Плотность 1,75 г/см3
Классификация по BS 7531 Grade X

 Графические характеристики  материала

Температуры и давление в  фиолетовой области не требуют дополнительных  проверок  материала.

ЛИСТОВОЙ УПЛОТНИТЕЛЬНЫЙ МАТЕРИАЛ KLINGER  TOP-GRAPH 2000

ГРАФИТОВАЯ ФОЛЬГА SIGRAFLEX

Описание: гибкая графитовая фольга SIGRAFLEX – однородный материал, не содержащий никаких связующих.

Технические характеристики:

Тип фольги
Параметры C Z
Плотность графита, г/см3 от 0,7 до 1,3
Зольность графита (DIN 51903), % ≤2,0 ≤0,15
Общее содержание хлоридов, ppm ≤50 ≤20
Толщина, мм от 0,35 до 1,0 от 0,15 до 1,0
Ширина рулона, мм 500
1000
500
1000
Длина фольги в рулоне, м 50 50

Применение: изготовление неармированных мягких прокладок; в качестве уплотнителя для изготовления прокладок с металлическим сердечником разных типов (с пазом, зубчатых, гофрированных и других). Фольга типа C предназначена для общепромышленного применения, фольга типа Z – для атомной промышленности

Свойства:

— мягкий гибкий материал;
— применим на воздухе до около 400°С, в вакууме или инертной среде до 3000°С;
— высокая химическая стойкость;
— устойчивость к старению и охрупчиванию, благодаря отсутствию клея и связующих веществ;
— стабильность герметизирующих и упругих свойств, в том числе при колебаниях температуры;
— отсутствие измеримых значений показателей текучести в холодном состоянии и при повышенных температурах при соблюдении рекомендованных значений контактного давления;
— хорошая обрабатываемость резанием и вырубкой;
— возможность склеивания;
— не содержит асбеста, безопасен для здоровья.
