Скребки грубой очистки

Скребок грубой очистки

Скребок грубой очистки

Изготавливаемые под нужды заказчика устройства, дающие максимальную эффективность на любых установках.

Конвейерные ленты должны быть чистыми не только для того, чтобы выглядеть красиво, но, что самое главное, — обеспечивать эффективную, безопасную и экономически выгодную транспортировку материала.

Мы ставили себе целью подобрать такие технические решения, которые придали бы конвейерной установке высокую эффективность, долгий срок службы и неприхотливость в обслуживании. Все очистители,предлагаемые нашей компанией, прошли длительные испытания в реальных условиях.

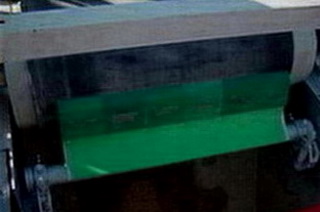

Полиуретановый скребок грубой очистки — барабанный очиститель, устанавливается на приводной барабан непосредственно под потоком транспортируемого материала. Прижимной механизм обеспечивает оптимальное давление ножа на ленту, что позволяет огибать неровности конвейерной ленты — это дает возможность эффективно очистить транспортерную ленту, не повреждая ее. Нож очистителя изготовлен из износостойкого и долговечного полиуретана или специальной резины, а специальные крепления  упрощают процесс его замены.

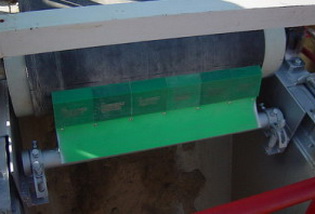

Скребки-очистители с сегментами из полиуретана и вставками из твердых сплавов .

Данные скребки комплектуются эластичными сегментами и прижимной пружиной, для обеспечения постоянного и равномерного давления. Такая конструкция позволяет качественно очищать конвейерную ленту в местах повреждений, заплаток и неровностей. Свободный ход скребка и максимальное удаление налипшего материала, обеспечивается наличием прижимных пружин и защитного фартука.

 Характеристики  полиуретана

Свойство Единица измерения Значение
Твердость ед. по Шору А 70
Плотность г/см2 1, 25
Прочность на разрыв Н/мм2 ≥45
Предельное удлинение % ≥400
Сопротивление на разрыв Н/мм ≥30
Износ мм3 65
Деформация сжатия % 18
Температурные границы ° С -40 до +90

Размеры для установки скребков-очистителей из полиуретана и вставками из твердых сплавов

Ширина ленты, мм Ширина скребка -очистителя, мм Кол-во сегментов, шт. Ø вала, мм L max, мм
400 360 3 38 1100
500 480 4 38 1200
650 600 5 51 1350
800 720 6 51 1500
1000 960 8 63 1700
1200 1080 9 63 1900
1400 1320 11 76 2100
1600 1560 13 76 2300
1800 1680 14 89 2500
2000 1920 16 89 2700

Барабанный скребок-очиститель

Условные обозначения:
1 – Скребок — очиститель; 2 — Несущий вал; 3 — Фланец; 4 – Опоры; 5 — Натяжное устройство; 6 — Зажимное кольцо; 7 — Опорное кольцо; 8 — Стопорные болты; 9 – Пружина; 10 — Зажимной винт; 11 – Гайка; 12 – Контргайка; 13 – Скребок; 14 – Болт.



Скребок грубой (первичной) очистки

Скребок грубой (первичной) очистки 400 мм.

Скребок грубой (первичной) очистки .

Особенности и характеристики:

Ширина ленты 500-2000мм

Скорость ленты <3.5 м/с

Рабочая температура   от -40Сp до +90p

Влажность материала <15%

Легкость монтажа

Минимальное обслуживание

Прижимной механизм

Увеличение срока службы ленты и механизмов

 Модель  Ширина ленты, мм  Ширина ножа, мм  Длина штанги, мм  Высота ножа, мм
 Скребок PU-50             500            500           1400         182/250*
 Скребок PU-65             600            600           1600         182/250*
 Скребок PU-80             800            800           1800         182/250*
 Скребок PU-100           1000          1000           2000         182/250*
 Скребок PU-120           1200          1200           2200         182/250*
 Скребок PU-140           1400          1400           2400         182/250*
 Скребок PU-160           1600          1600           2600         182/250*
 Скребок PU-180           1800          1800           2800         182/250*
 Скребок PU-200           2000          2000           3000         182/250*

* высота ножа (H) для тяжелых условий эксплуатации — 250 мм

Возможно исполнение ширины ножа (L) и длины штанги (L2) по запросу заказчика. Ширина ножа скребка грубой очистки должна соответствовать ширине, занимаемой перемещаемым материалом, и обычно на 100-200мм меньше ширины транспортерной ленты.

Скребок грубой (первичной) очистки 400 мм.

Скребок грубой (первичной) очистки 400 мм.

— Ширина ленты 400 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;

Скребок грубой (первичной) очистки 500 мм.

Скребок грубой (первичной) очистки 500 мм.

Ширина ленты 500 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Скребок грубой (первичной) очистки 650 мм.

Скребок грубой (первичной) очистки 650 мм.

Ширина ленты 650 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Скребок грубой (первичной) очистки 700 мм.

Скребок грубой (первичной) очистки 700 мм.

— Ширина ленты 700 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Скребок грубой (первичной) очистки 800 мм.

Скребок грубой (первичной) очистки 800 мм.

Ширина ленты 800 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Скребок грубой (первичной) очистки 900 мм.

Скребок грубой (первичной) очистки 900 мм.

Ширина ленты 900 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%

Скребок грубой (первичной) очистки 1000 мм

Скребок грубой (первичной) очистки 1000 мм

Ширина ленты 1000 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%

Скребок грубой (первичной) очистки 1200 мм.

Ширина ленты 1200 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%

Скребок грубой (первичной) очистки 1800 мм.

Скребок грубой (первичной) очистки 1800 мм.

— Ширина ленты 1800 мм;
— Высота ножа 182 мм;
— Скорость ленты <3.5 м/с;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Сменный нож для скребка грубой (первичной)

Сменный нож для скребка грубой (первичной) очистки 500 мм.

Сменный нож для скребка грубой (первичной) очистки 500 мм.

Сменный нож для скребка грубой (первичной) очистки 500 мм.

Нож очистителя изготовлен из износостойкого и долговечного полиуретана.
Особенности и характеристики:
— Ширина ленты 500 мм;
— Высота ножа 182 мм;
— Рабочая температура от -40° до +90°;
— Влажность материала <15%;

Предварительный скребок MARTIN® QC- XHD с металлическим наконечником

1405564839_2fd712e40002c08d30a35a9e4b0893b6

Предварительный скребок MARTIN® QC- XHD с металлическим наконечником, служит для очистки ленточного конвейера путем соскабливания приставшего материала. Его можно использовать для очистки конвейерных лент шириной до 2400 мм (3000 мм) и скорости конвейера до 6 м/с.

Устанавливается  на передней стороне приводного барабана как система грубой очистки, Для гарантии полной очистки ленты рекомендуем использовать совместно со скребками тонкой очистки .
Предварительный скребок с металлическим наконечником, можно использовать только для лент состыкованных методом холодной или горячей вулканизацией, ленты с механическими стыковками могут получить повреждения. Любое другое применение считается применением не по назначению.
При использовании предварительного скребка MARTIN® QC-XHD с металлическим наконечником для других целей следует обратиться в отдел обслуживания клиентов  Мы охотно поможем при разработке конфигурации изделия.

Предварительный скребок MARTIN® QC-1 XHD MT может эксплуатироваться только вместе с пружинно зажимным устройством  MARTIN® XHD

1405565696_e521ab051446632ed0b4469d4f67254e

Поз. Описание Деталь № Количеств
1 Основная рама MARTIN® QC™ #1 XHD см. дет. 1 1
2 Переходной профиль для полотен скребка MARTIN® QC™ #1 XHD MT см. дет. 1 1
3 Полотно предварительного скребка MARTIN® QC™ #1 MT 37769-0 см. дет. 1
4 Подкладная шайба F/S HB 18379 см. дет. 1
5 Стопорный болт 7/16 X 3-1/2 ZP 37048 см. дет. 1
6 Штекер с фиксирующей пружиной Ø 0,07 x 26670 см. дет. 1
7 Хвостовик XHD см. дет. 1 2
8 Шестигранная гайка M12 DIN 934 SS 41086-12BSS 4
9 Винт с шестигранной головкой M12 x 45 DIN 41081-12045BSS 4
10 Штифт с накатанной резьбой Ø 20 x 80 36046+E 1
11 Болт с отверстием под шплинт 5/8 x 4,0 ZP 36976 1
12 Трос Ø 4 мм, 1 м 40377 0,7
13 Кабельный зажим для троса Ø 4 мм 40378 2
14 Наклейка «Изделие MARTIN®» 38048 2
15 Пружинное зажимное устройство MARTIN® см. дет. 1 1

Можно заказывать полотна для скребка .

1411703790_img200

Для заказа системы очистки конвейерной ленты заполните  опросный лист >>> Опросный лист системы очистки конвейерной ленты..
