Системы механических стыковок KIVILCIM, SELFLEX Турция

Основной ассортимент продукции KIVILCIM: механические соединители для стыковки и ремонта транспортерной ленты

Болтовые неразъемные механические соединители SELFLEX BR (аналог FLEXCO Bolt Solid Plate) для ремонта продольных порезов и быстрой стыковки конвейерных лент  прочностью от 300 до 1000 Н/мм.

В ассортименте продукции KIVILCIM  имеются специально разработанные для ПВХ и легких БКНЛ-65 конвейерных лент толщиной от 1,5 мм до 9,5 мм. металлические замки SELFLEX SR (аналог Alligator Lacing FLEXCO)

Они применяются для стыковки  конвейерных лент в сельскохозяйственной и пищевой промышленности.

Изготавливается из гальванизированной или нержавеющей стали.

В зависимости от размеров замки можно применять на валах диаметром от 25 мм.

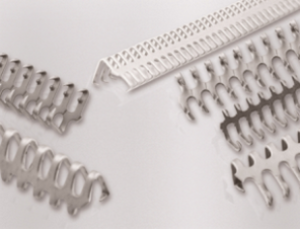

Проволочные замки

Проволочные замки предназначены для лент от 1,5 мм до 9,5 мм и изготавливаются и плоской проволоки (серия SR)

Крепеж серии SR используется во многих промышленных транспортерных лентах, в сельскохозяйственной и пищевой промышленности, в текстильной и целлюлозно-бумажной промышленности, на упаковочных конвейерах и в других сферах..

Проволочные замки для лент от 1,5 мм до 9,5 из круглой проволоки (серия TR).

Проволочные замки серии TR используются для соединения лент для прачечных, в промышленных стиральных машинах, фильтровальных тканях и в сальниках

Тип Стандартные размеры,

мм

Толщина ленты,

мм

Мин Ø вала, мм     Материал
SR01 200, 800, 1000 1,5-2,5 25 SS ,G
SR07 200, 800, 1000 2,5-3,2 35 SS, G
SR15 300, 600, 800 3,2-4,5 100 SS, G
SR25 300, 600, 800 4,5-5,6 150 SS, G
SR27 300, 600, 800 5,6-7 200 SS, G
SR35 300, 600, 800 7-8 250 SS, G
SR45 300, 600, 800 8-9,5 300 SS, G

*SS – нержавеющая сталь, G – гальванизированная сталь

Соединитель SR01, 800 мм,толщина ленты 1.5 мм

Соединитель SR01G, 800 мм,толщина ленты 1.5 мм



Соединитель SR01, 1000 мм,толщина ленты 2 мм ,Ду вала 30 мм

Соединитель SR01SS, 1000 мм, толщина ленты 2 мм ,Ду вала 30 мм

Соединитель SR01, 800 мм, толщина ленты 2?5 мм ,Ду вала 35 мм

Соединитель SR01SS, 800 мм, толщина ленты 2?5 мм ,Ду вала 35 мм

Соединитель SR07, 800 мм, толщина ленты 3 мм ,Ду вала 35 мм

Соединитель SR07SS, 800 мм, толщина ленты 3 мм ,Ду вала 35 мм

Соединитель SR07, 1000 мм, толщина ленты 3?2 мм ,Ду вала 40 мм

Соединитель SR07SS, 1000 мм, толщина ленты 3,2 мм ,Ду вала 40 мм



Соединитель SR15 SS, 1000 мм, толщина ленты 3,5 мм ,Ду вала 120 мм

Соединитель SR15 G, 800 мм, толщина ленты 3,5 мм ,Ду вала 120 мм

Соединитель SR15 SS, 600 мм, толщина ленты 4,5 мм ,Ду вала 130 мм

Соединитель SR15 SS, 600 мм, толщина ленты 4,5 мм ,Ду вала 130 мм

Соединитель SR15 SS, 600 мм, толщина ленты 5,3 мм ,Ду вала 150 мм

Соединитель SR15 SS, 600 мм, толщина ленты 5,3 мм ,Ду вала 150 мм

Соединитель SR15 SS, 600 мм, толщина ленты 5,8 мм ,Ду вала 170 мм

Соединитель SR15 SS, 600 мм, толщина ленты 5,8 мм ,Ду вала 170 мм

Соединитель SR15 SS, 800 мм, толщина ленты 4,3 мм ,Ду вала 150 мм

Соединитель SR15 SS, 800 мм, толщина ленты 4,3 мм ,Ду вала 150 мм

Соединитель SR25 SS, 800 мм, толщина ленты 4,7 мм ,Ду вала 155 мм

Соединитель SR25 SS, 800 мм, толщина ленты 4,7 мм ,Ду вала 155 мм

CONTENT

Тип Стандартные размеры,

мм

Толщина ленты,

мм

Мин Ø вала, мм     Материал
TR01-Y 300 1,5-3,0 50 SS
TR02-Y 300 3,0-4,0 75 SS
TR01-YU 300 1,5-3,0 50 SS
TR01-DU 300 1,0-2,5 75 SS

**D – плоская проволока, U – с удлиненными витками, Y – круглая проволока

Смотреть видео по установке замков  SELFLEX SR

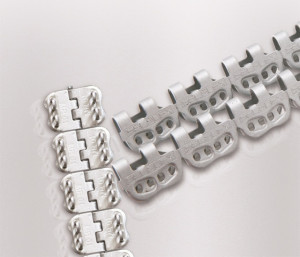

В системе  скобового крепления SELFLEX  MR 01, MR 02 для стыковки конвейерных лент используются полосы креплений с предварительно вставленными скобами, которые позволяют сократить время установки, устраняя необходимость заряжать отдельные скобы. Результатом является прочное соединение, стойкое к ударному воздействию, а также ровный стык, который упрощает вставку соединительного стержня.

Система скобового крепления SELFLEX  MR 01, MR 02 идеально подходит для легкого и среднего режима работы.

Применения:
• Упаковка и транспортировка багажа
• Транспортировка упакованных товаров
• Запчасти
• Пищевые продукты
• Сельскохозяйственные продукты
Диапазон толщины ленты от 1,5 мм до 5,5 мм

Таблица выбора шарнирного замка MR 01, MR 02  SELFLEX для стыковки конвейерных лент

Тип крепежа Предел прочности

на разврыв, kN/m

Толщина ленты Минимальный диаметр барабана Диаметр стержня шарнира
MR01x600 17 1.5 ― 3.2 50 2.0
MR01x800 17 1.5 ― 3.2 50 2.0
MR01x1000 17 1.5 ― 3.2 50 2.0
MR02x600 28 3.2 ― 5.5  70  3.6
 MR02x800  28 3.2 ― 5.5  70  3.6
 MR02x1000  28 3.2 ― 5.5  70 3.6
Соединитель MR01 800 мм, толщина ленты 1.5 мм ,Ду вала 80 мм

Соединитель MR01 800 мм, толщина ленты 1.5 мм ,Ду вала 80 мм

Соединитель MR01 800 мм, толщина ленты 1.8 мм ,Ду вала 100 мм

Соединитель MR01 800 мм, толщина ленты 1.8 мм ,Ду вала 100 мм

Соединитель MR01 1000 мм, толщина ленты 5.2 мм ,Ду вала 70 мм

Соединитель MR01 1000 мм, толщина ленты 5.2 мм ,Ду вала 70 мм

Соединитель MR02*600 1000 мм, толщина ленты 3.6 мм ,Ду вала 80 мм

Соединитель MR02*600 1000 мм, толщина ленты 3.6 мм ,Ду вала 80 мм

CONTENT
CONTENT

Смотреть видео по установке замков  SELFLEX  MR01-02

Болтовые соединения

Болтовые крепления используются для неразъемного соединения транспортерных лент. Имеют долгий срок эксплуатации, не приводят к потере материала и легко устанавливаются. Именно поэтому болтовые крепления предпочтительны на лентах, транспортирующих абразивную и тяжелую продукцию. Крепеж состоит из двух пластин, соединенных болтами. Которые равномерно распределяют напряжение, что увеличивает срок эксплуатации ленты.

Болтовые соединения BR используются на лентах с максимальным рабочей нагрузкой 1000 Н/мм. Основные сферы применения: песчаные, гравийные, каменные карьеры, производство цемента, соли, минеральных удобрений и комбикормов.

Замки BR-12S и BR-20S имеют специальную конструкцию — болт фиксировано соединен с пластиной.





Ширина ленты, мм Тип замка     BR10     BR11     BR12     BR20     BR21   BR30
Толщина ленты, мм 5-8 7-10 8-12 8-15 12-20 15-30
Минимальный диаметр вала, мм 250 300 400 400 700 Более 700
300

400

500

Необходимое

кол-во болтов

для указанной ширины ленты

10

13

15

8

10

12

8

10

12

9

10

9

500

600

650

16

20

22

13

16

17

13

16

17

11

14

15

10

13

14

10

13

14

700

750

900

23

25

30

18

20

24

18

20

24

16

17

21

15

16

19

15

16

19

1050

1200

1500

1800

35

40

50

60

28

32

40

48

28

32

40

48

24

28

35

42

22

26

32

39

21

24

30

36
