Щелевое петельное и сварное сито

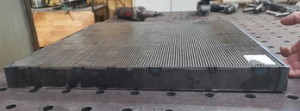

Петельное сито

В процесах обезвоживания сортируемых материалов после определённых технологических процесов применяют металлические или полиуретановые щелевые сита.

Применение:

Ситовая поверхность образована клиновидными проволоками петлеобразным способом связанными со стержнями армирования, на концах снабженных резьбой и гайкой, приклёпанные или приваренные к боковым несущим рёбрам или несущей раме. Эта рама может быть приварена по всему периметру петельного сита и в этом виде сито помещается в грохот.

Характеристика:
Ситовая система предназначена прежде всего для обезвоживания и очищения песка, угля и других влажных материалов. Данный тип сита отличается своей прочной конструкцией, способной выдерживать высокие нагрузки и является частично разборным.

Материал:
Нержавеющая сталь CZN 17240 (DIN 1.4301) или другая нержавеющая сталь по требованию заказчика.

Поставляемые размеры:
Размер щели: От 0,05 до прибл. 10 мм. Профиль клиновидной проволоки выбираем в соответствии с типом и абразивными свойствами сортируемого материала.

Варианты сборки сит :

Технические характеристики образца для заказа:

Образцы изделий из профильной петлевой проволоки

образец профильной петлевой проволоки№4№2

образец профильной петлевой проволоки№3№2

Щелевые сварные сита.

Сито щелевое вращающее

Размер щели от 0,05мм AISI (304, 321, 316 ) Стандартная проволока тип Sb , Диапазон диаметра от Ду 50 до Ду 500 мм

Описание

Сита щелевые вращающиеся, применяются для механической сепарации твёрдых частиц от жидкостей. Они изготавливаются из щелевых труб при помощи несущей и крепящей конструкции. Характеризуются постоянной работой, большой производительностью, малым употреблением энергии и самоочисткой.

Щель От 0,02 мм

Проволока рабочая По каталогу щелевых сит – проволока профильная стандартная тип Sb и специальная тип Sbb и другие, по специальному желанию Клиента

Материал Нержавеющая сталь CZN 17240 (DIN 1.4301) AISI 3041 (1.4307), AISI 202 (1.4373), AISI 316 (1.4401), AISI 316L (1.4404), AISI 317LN (1.4439), AISI 904L (1.4539), AISI 321 (1.4541), AISI 316 Ti (1.4571), Дуплекс: 329 LN (1.4462), 439 (1.4410)или другая сталь по требованию заказчика.

Размеры В зависимости от предназначения и требуемой производительности.

Стандарт: Ø 258, 267, 356, 405, 630, 640, 900, 916, 1230мм, длина: 500 – 3500мм

Сито щелевое вращающее Ду 258мм *L 500мм, Размер щели от 0,5мм, AISI 321.

Сито щелевое вращающее Ду 283,5 мм *L 1500мм, Размер щели от 0,5 мм, AISI 321.

Сито щелевое Ду 240мм Размер щели от 0,3 мм, 1.5*2.5 , 2.2*4.5 мм L-800 мм, AISI 321

Фильтроэлемент Ду H-610 мм 0.1- 2.2*4.5 ,3.4*6.5 мм L-1200 мм, AISI 321

Сито щелевое ФЭПП-0.3* 650х850мм-2.2*4.5*3.5*6.5 -321 СБ

Сито щелевое ФЭПП-0.1* 600х950мм-2.2*4.5*3.5*6.5 -321 СБ

Фильтроэлемент Ду H-434 мм B-424 0.1- 2.2*4.5 мм L-800 мм, AISI 321

Фильтроэлемент Ду H-298 мм B-309 0.1-1.5*2.5 ,2.2*4.5 мм L-600 мм, AISI 321

Сито щелевое ФЭПП-0.2* 600х1250 мм-2.2*4.5*3.5*6.5 -321 СБ

Фильтроэлемент Ду H-117 мм B-125,4 0.06-1.5*2.5 ,2.2*2.5 мм L-500 мм, AISI 321

Фильтр спирально-стержневой Ду H-171.5 мм B-179.8.—0.5-2.5*1.5 -2.5*2.5 мм L-500 мм

Сито щелевое 2.0* 1200х1700мм-2.2*3.0* -321 СБ

Сито щелевое 2.0* 1500х1700мм-2.2*3.0* -321 СБ

ФЭ 410х415-1,0 мм BSB200

Сито щелевое ФЭПП-0.9* 550х850мм-2.2*4.5*3.5*6.5 -321 СБ

Шпальтовое сито 1.5* 2000х1132мм-3.2*4.7* 3 мм -321 СБ

ФЭ 0.8* 410х1500 мм 321 СБ

Сито щелевое 2.0* 1200х1700мм-2.2*3.0* -321 СБ

Сито щелевое 2.0* 1500х1700мм-2.2*3.0* -321 СБ

ГУ ФЭП H390 B374-1.0 -2.2*4.5 321 -415

ФЭ H345 B328-75-3/0-3/2*4/7-321-600 CБ

Сито щелевое ФЭПП-1.0* 50х850мм-1.0*2.0*1.0*2.0* -321 СБ

Сито щелевое ФЭПП-0.63* 625х675мм-2.2*3.8*3.2*4.7* -321 СБ

Сито щелевое фильтр оэлемент ФЭПП-0.07* 52х59мм*100 мм-1.5*1.5*2.5*2.5* -321 СБ

Сито щелевое ФЭПП-0.1* 500х850мм-2.2*4.5*3.5*6.5 -321 СБ

Сито щелевое ФЭПП-1.0* 500х320мм-3.2*4.7 -321 СБ

ФЭП H79 B71-30-0.2-1.5*2.5-321-500 CБ

ФЭ H268 B275-0.6мм-1.5*2.5-321-550 CБ

ФЭ H424 B434-0.2мм-2.2*4.5*2.2*3.0-321-650 CБ

Грязевик -ГУ-140.0.0.0 ВО

Сито щелевое ФЭПП-0.8* 550х950мм-2.2*4.5*3.2*4.7* -321 СБ

Картридж фильтрующий
H-455 В-440 2,5*3.5*0.4 316*745 мм

CONTENT

Размер щели от 0,01мм AISI (430 ,304, 321, 316 Ti, 317) Дуплекс: А 669 Стандартная проволока тип Sb , специальная проволока тип Sbb Размеры: 1200мм, 1600мм, 2000мм, 2400мм, 2800мм, 3200мм

Сито осушительное центробежное. Размер щели 0,1мм Ду- 1200мм.

Описание

Сито осушительное центробежное OSО, работающее статически, может работать без специальных укреплений, в качестве дна и бортов в резервуарах или в баках накопителях и сточных резервуарах. Употребляется для продувки и осушки штыба (вступительная осушка концентрата, полученного из осадителя и другого оборудования, обогащающего на мокро). Безэкипажное и статическое перерабатывающее оборудование, работающее без употребления энергии, не эмитирует шума.

Щель От 0,1мм

Проволока рабочая По каталогу щелевых сит – проволока профильная стандартная тип Sb и специальная тип Sbb и другие, по специальному желанию Клиента.

Размеры Стандарт: 1200мм, 1600мм, 2000мм, 2400мм, 2800мм, 3200мм

Сито осушительное центробежное. Размер щели 0,6мм Ду- 1000мм.

CONTENT

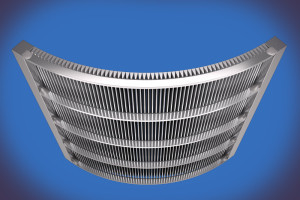

Сита щелевые дуговые

Размер щели от 0,05мм .Материал AISI 321 Проволока тип Sb

Описание

Сита щелевые дуговые применяются в процессе механической сепарации твёрдых частиц от жидкостей, которые отделены, спускаются по поверхности. Сита щелевые с притоком гравитационным, вынужденным или напорным. Характеризуются простым строением, лёгким обслуживанием, низким уровнем шума и вибрации, а также низкими издержками на покупку и эксплуатацию.

Щель От 0,05мм

Материал По каталогу щелевых сит (смотрите также сита щелевые – материалы). Оковка по желанию Клиента.

Размеры По требованиям Клиента
