Сетка тканая фильтровая



Сетка   тканная фильтровальная

Сетка тканная фильтровальная

Фильтровые сетки изготавливаются из высоколегированной проволоки, марка стали 12Х18Н10Т или её аналогов в соответствии с ГОСТ 3187-76.

По требованию потребителя сетки изготавливаются из других металлов и сплавов (стали марок ТВ, Т, Ст.1, 12Х18Н9, 12Х18Н9Т, 08Х18Н10, 10Х17Н13

М2Т, 10Х17Н13М3Т), а также из проволоки, имеющей защитное покрытие. Сетки применяются для фильтрации воды, обезвоживания и сушки растворов, очистки воздуха, газов.

Виды тканых сеток
Тканые сетки полотняного и саржевого плетения
Они бывают однослойными и двухслойными. Однослойная сетка имеет прямоугольные ячейки, они характеризуются высокой скважностью при средней прочности. Двухслойные сетки обеспечивают лучшую фильтрацию при несколько сниженной скважности, однако они прочнее однослойных сеток.
Тканые сетки галунного плетения
Обладают высокой скважностью и фильтрацией. Они удобны при транспортировке, способны выдерживать прокачку и продувку высоким давлением.
Каждый из вышеперечисленных видов сеток могут, изготавливается с размерами ячеек, под разные грунты и разных размеров.
Все фильтровальные сетки имеют характеристики по видам переплетения и номером сетки который указывает на число основы на один дециметр сетки.
Нержавеющая галунная сетка по ГОСТ 3187-76

Настоящий ГОСТ действует с 01.01.1977 и распространяется на тканные проволочные сетки, изготовленные из низкоуглеродистых и высоколегированных сталей, цветных металлов и их сплавов, и предназначены для использования в качестве фильтров, при обезвоживании и сушке. Сетка это проволочная ткань, имеющая нулевые ячейки получаемая переплетением проволочной основы с проволокой утка.

В настоящее время на российском рынке широко представлены различные сетки и готовые фильтры для глубинных скважин по добыче питьевой и промышленной воды. Однако эталоном из всех известных фильтрующих материалов является, пожалуй, сетка галунного плетения. Сетки такого типа могут быть изготовлены из стали, меди, латуни и нержавеющей стали. Они отличаются высокой скважностью, отличными фильтрующими свойствами и высокой прочностью.

Область применения и классификация галунной сетки

Сетки такого типа разрабатывались и начали использоваться с середины прошлого века исключительно для применения в фильтрах глубинных скважин водозаборов. На сегодня ее применение значительно расширилось.

Галунная сетка (может называться как полотняная или фильтровальная) представляет собой плетенную проволочную сетку, имеющую нулевые ячейки. Ее основное предназначение фильтрование различных сред (вода, нефть и т.п.) добываемых из глубинных скважин или транспортируемых по трубопроводам. Применяется такая сетка и при сушке сыпучих материалов, в мелиорации и строительстве для водопонижения при отводе излишков воды.
В результате получается сетка с хорошей пропускной способностью с равномерно расположенными ячейками.  Сетки фильтровые для скважин подбирается в зависимости от зернистости песка в зоне залегания водоносного слоя 0,1- 0,25 мм мелкие фракции, 0,25-0,5 мм средние, 0,5-1 мм крупные.

Чаще находят применение следующие виды:
• СФ-48 при крупных песках
• СФ-56 при средне- и мелкозернистом песке
• СФ-60 при мелкозернистом песке
• СФ-64, СФ-72 и выше при мелкозернистом пылеватом песке или грунтах с содержанием глинистых включений.

Сетка тканная фильтровая



Условное обозначение сетки Номинальное число проволок на 1 дм Номинальный диаметр проволоки, мм
основы утка основы утка
СФ24 24 270 0,70 0,40
СФ28 28 270 0,60 0,40
СФ32 32 270 0,60 0,40
СФ36 36 270 0,50 0,40
СФ40 40 330 0,50 0,35
СФ44 44 360 0,45 0,30
СФ48 48 360 0,45 0,30
СФ52 52 400 0,45 0,28
СФ56 56 400 0,40 0,28
СФ60 60 400 0,40 0,28
СФ64 64 495 0,35 0,22
СФ68 68 495 0,35 0,22
СФ72 72 550 0,30 0,20
СФ76 76 550 0,30 0,20
СФ80 80 600 0,28 0,18
СФ90 90 670 0,28 0,16
СФ100 100 670 0,25 0,16
СФ103 103 670 0,22 0,16
СФ160 160 830 0,20 0,14
СФ200 200 900 0,18 0,12



Сетки проволочные тканые фильтровые изготавливаются шириной 1000, 1300, 1500, 1800 и 2000 мм. Возможно изготовление нержавеющих тканых сеток промежуточной ширины кратной 50 мм, а также шириной менее 1000 мм. Сетки изготавливаются свернутыми в рулоны. Возможно изготовление в форме карт заданного размера.

Сетки фильтровые тканые с односторонним саржевым переплетением

В нержавеющей сетке с саржевым переплетением проволоки утка переплетаются с двумя проволоками основы. Ячейка имеет форму в несколько раз сужающегося канала, образованного между тремя расположенными в разных направлениях проволоками утка. Несмотря на самое высокое сопротивление течения по сравнению с другими фильтрующими материалами, с тем же самым показателем фильтрации, эта сетка характеризуется высокой прочностью и наиболее точной фильтрацией.

Условное обозначение сетки Номинальное число проволок на 1 дм Номинальный диаметр проволоки, мм
основы утка основы утка
СП24 24 290 1,20 0,70
СП32 32 340 0,90 0,60
СП40 40 420 0,70 0,50
СП48 48 460 0,60 0,45
СП56 56 570 0,50 0,37
СП64 64 680 0,45 0,30
СП72 72 850 0,40 0,25
СП80 80 1050 0,35 0,20
СП90 90 1050 0,30 0,20
СП100 100 1180 0,25 0,18
СП120 120 1300 0,25 0,16
СП160 160 1300 0,20 0,16
СП200 200 1570 0,20 0,14

Сетки тканые с двусторонним саржевым переплетением

В нержавеющей сетке с двусторонним саржевым переплетением проволоки основы, расположенные на определенном расстоянии друг от друга, переплетаются поочередно через одну и через две с проволоками утка, расположенными вплотную друг к другу.

Условное обозначение сетки Номинальное число проволок на 1 дм Номинальный диаметр проволоки, мм
основы утка основы утка
СДП24 24 260 1,00 0,60
СДП32 32 325 0,70 0,50
СД40 40 400 0,60 0,40
СДП48 48 450 0,50 0,35
СДП56 56 500 0,40 0,30
СДП64 64 560 0,37 0,28
СДП72 72 700 0,35 0,22
СДП80 80 790 0,35 0,22
С120 120 900 0,25 0,18
СДП160 160 960 0,22 0,16
СДП200 200 1100 0,20 0,14



Сетка проволочная тканая фильтровая

ГОСТ 3187-76 ТУ 14-178-311-98

Назначение:

Сетка проволочная тканая фильтровая предназначена для фильтрации, обезвоживания и сушки различных растворов, смесей, суспензий.

Описание:

Сетки представляют собой проволочную ткань с нулевыми ячейками, полученную переплетением проволок основы с проволоками утка.

Из всего сортамента стандарта ГОСТ 3187-76 выпускаются сетки ТФ24, ТФ 52, ТФ 72, то есть полотняного переплетения, в которых проволоки основы, расположенные на определенном расстоянии друг от друга, переплетаются через одну с проволоками утка, уложенными вплотную друг к другу. Ячейки в свету отсутствуют.

По ТУ 14-178-311-98 выпускаются фильтровые сетки повышенной плотности.

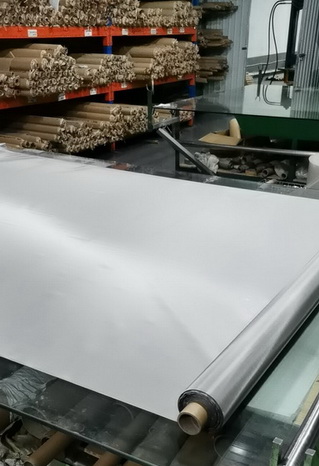

Сетки поставляются в рулонах. Каждый рулон обертывается бумагой, затем полимерной пленкой, а также другими упаковочными материалами, не ухудшающими качество упаковки. При транспортировке двух и более рулонов одному потребителю формируется укрупненное грузовое место (пакет).

Качество сетки соответствует требованиям международного стандарта TGL 27876-80.

Геометрические параметры фильтровых сеток ГОСТ 3187-76:

Условное обозначение сетки Диаметр проволоки, мм Число проволок на 1 мм  Ширина сетки, мм



Масса 1 м2, кг
по основе по утку по основе по утку
ТФ 24 0,7 0,4 24 270 1000 3,49
ТФ 28 0,6 0,4 28 270 1000 3,39
ТФ 32 0,6 0,4 32 270 1000 3,47
ТФ 36 0,5 0,4 36 270 1000 3,33
ТФ 48 0,45 0,3 48 360 1000 2,63
ТФ 52 0,45 0,28 52 400 1000 2,64
ТФ 56 0,4 0,28 40 400 1000 2,54
ТФ 72 0,3 0,2 72 550 1000 1,82

Геометрические размеры фильтровых сеток ТУ 14-178-311-98:

Условное обозначение сетки Диаметр проволоки, мм Число проволок на 1 дм Ширина сетки, мм  Масса 1м2,кг



по основе по утку по основе по утку
12/64 0,6 0,4 472 2520 1000 3,545
14/88 0,5 0,35 551 3465 1000 3,692
18/100 0,4 0,3 709 3937 1000 3,144
20/110 0,4 0,3 787 4330 1000 3,181
24/110 0,35 0,25 945 4340 1000 2,38
30/150 0,22 0,18 1181 5906 1000 1,651
110/24 0,25 наг. 0,35 4340 945 1000 2,614

Сетка фильтровая ГОСТ 3187-76

Размеры ячейки, мм Вес кг/м2
0,7/0,4 3,655
0,6/0,4 3,785
0,6/0,4 3,47
0,5/0,4 3,33
0,5/0,35 3,576
0,45/0,3 2,61
0,45/0,3 2,754
0,45/0,28 2,764
0,4/0,28 2,659
0,4/0,28 2,787
0,35\0,22 2,033
0,35\0,22 2,07
0,3/0,2 2,016
0,3/0,2 1,959
0,28/0,18 1,822
0,28/0,16 1,62
0,25/0,16 1,48
0,22/0,16 1,46
0,2/0,14 1,44
0,18/0,12 1,24
0,5/0,37 5,82
0,4/0,25 4,1
0,35/0,2 3,24
0,3/0,2 3,18
0,25/0,18 2,79
0,25/0,16 2,62
0,2/0,16 2,55
0,2/0,14 2,45

 Сетки нержавеющие тканые с квадратными ячейками

Материал
12Х18Н10Т, 03Х19Н9Т-ВИ, 03Х19Н11-ВИ, 12Х18Н9, 08Х18Н10Т

ГОСТ,ТУ :
ГОСТ 3826-82, ТУ 14-4-507-99, ТУ 1276-002-38279335-2013, ТУ 1276-003-38279335-2013, ТУ 14-4-432-94, ТУ 14-4-167-91, ТУ 14-4-1050-90, ТУ 14-4-1561-89 и т.д.

Размер
стороны
квадр.ячейки
«в свету),
мм
Диаметр
проволоки,(основы/
утка)
мм
Теор.
вес кв.м,
кг
 . Размер
стороны
квадр.ячейки
«в свету»,
мм
Диаметр
проволоки,
мм
Теор.
вес кв.м,
кг
0,014 0,07×0,05 0,50(01) 0,63 0,4 2,01(1)
0,015 0,08×0,05 0,930(02) 0,7 0,22 0,68
0,026 0,025 0,150(1) 0,28 1,02
0,03 0,025 0,145(1) 0,32 1,25
0,035 0,12х0,07 0,5(03) 0,8 0,25 0,76
0,03 0,15(1) 0,32 1,11
0,04 0,03 0,165(6) 0,45 3,29
0,056 0,04 0,214(1) 0,9 0,22 0,57
0,064 0,032 0,137(3) 0,36 1,33
0,071 0,055 0,308(6) 1 0,22 0,52
0,03 0,130(2) 0,25 0,64
0,080 0,055 0,287(6) 0,32 0,94
0,094 0,055 0,260(3) 0,4 1,48
0,1 0,05 0,300(1) 0,5 2,3(1)
0,125 0,08 0,410(1) 1,1 0,28 0,73
0,14 0,09 0,452(6) 0,36 1,15
0,11 0,621(6) 1,2 0,32 0,82
0,16 0,12 0,660(6) 0,40 1,3
0,2 0,13 0,657(6) 0,6 2,61
0,25 0,1 0,37(1) 1,4 0,36 0,95
0,16 0,814(1) 0,45 1,42
0,3 0,12 0,307(1) 0,65 2,66
0,315 0,16 0,702(1) 1,5 0,5 1,5(1)
0,2 1,01(1) 1,6 0,32 0,69
0,35 0,12 0,374(1) 0,4 1,04
0,355 0,16 0,65(1) 0,9 4,22
0,4 0,15 0,567(6) 1,8 0,45 1,17
0,2 0,89 0,55 1,66
0,25 1,27 0,7 2,50
0,42 0,12 0,34(1) 2 0,4 0,87
0,45 0,2 1,16 0,5 1,30
0,25 1,16 0,6 1,77
0,5 0,20 0,74 1 4,44
0,25 1,10 1,2 1,66
0,30 1,50 2,2 0,45 0,99
0,52 0,22 0,82(1) 0,7 2,16
0,53 0,15 0,43(1) 0,9 3,4
0,55 0,16 0,43(1) 2,5 0,4 0,72
0,22 0,82 0,5 0,72
0,28 1,24 0,6 1,49
0,6 0,16 0,39 1 3,72
0,63 0,25 0,92 1,2 5,07
0,32 1,34 1,4 6,23(1)

(01) указан не размер ячейки, а номинальная тонкость фильтрации. Сетка № 110/1200 ASTM E2016-06 (с нулевыми ячейками, идентична  фильтровальным сеткам по ГОСТ 3187-86

(02) указан не размер ячейки, а номинальная тонкость фильтрации. Сетка № 168/800 ASTM E2016-06 (с нулевыми ячейками идентична  фильтровальным сеткам по ГОСТ 3187-86

(03) указан не размер ячейки, а номинальная тонкость фильтрации. Сетка № 80/400 ASTM E2016-06 (с нулевыми ячейками идентична  фильтровальным сеткам по ГОСТ 3187-86

(1) сетка изготавливается по ТУ 1276-003-38279335-2013 — проволочные тканые сетки.
(2) сетка изготавливается по ТУ 14-4-1050-90 — сетка тканая нержавеющая микронных размеров.
(3) сетка изготавливается по ТУ 14-4-167-91 — сетка тканая саржевого переплетения.
(4) сетка сварная в рулонах шириной 1000 мм по ТУ 1276-001-38279335-2012. Размер ячейки указан между осями проволоки, т.е. в свету — 23мм.
(5) сетка изготавливается по ТУ 14-4-1561-89 — сетка тканая саржевая с квадратными ячейками.
(6) сетка изготавливается по ТУ 14-4-507-99 — сетка тканая с квадратными ячейками микронных размеров.
(7) «в свету» — фактический размер самой ячейки на просвет, равен расстоянию между краями проволок.
(8) проволоки основы — проволоки проходящие вдоль полотна сетки по всей её длине; уток — поперечная проволока, проволоки утка расположены по ширине полотна сетки, перпендикулярно проволокам основы.
(9) сетка изготавливается по ТУ 14-4-1561-89 — сетка тканая саржевая с квадратными ячейками.
(р) сетка изготавливается из рифленой проволоки по  ТУ 1276-002-38279335 -сетки с квадратными ячейками из нержавеющей рифленой проволоки».

ТУ 14-4-507-99 — СЕТКА ТКАНАЯ С КВАДРАТНЫМИ ЯЧЕЙКАМИ МИКРОННЫХ РАЗМЕРОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ 14-4-507-99

(взамен ТУ 14-4-507-74)

Настоящие технические условия распространяются на проволочные тканые сетки с квадратными ячейками из нержавеющих марок стали, применяемые для контроля и разделения материалов по размеру частиц, фильтрации жидкостей, газов и других целей.
Пример условного обозначения:
Сетка тканая с номинальным размером стороны ячейки в свету 0,08 мм из проволоки диаметром 0,055 мм марки 03Х18Н9Т-ВИ
Сетка № 008х0,055 03Х18Н9Т-ВИ ТУ 14-4-507-99

  1. Технические требования

1.1. Основные параметры и размеры

Диаметр проволоки, номинальный размер стороны ячейки в свету и допускаемые отклонения от номинала должны соответствовать указанным в таблице 1.

Номер
сетки
Номи-
нальный
диаметр
прово-
локи,мм
Номи-
нальный
размер
стороны
ячейки
в свету,
Допускаемые отклонения
от номинала
Размер особо крупных
ячеек в свету
Для среднего
арифметиче-
ского разме-
ра стороны
ячейки в
свету,%
Для размера
отдельно
увеличенной
ячейки в
свету, %
не более
Допускаемое
отклонение
от номинала,%
Допускаемое
число ячеек
с увеличен-
ными разме-
рами на
1 кв.м
сетки, %
04
020
0,15
0,13
0,4
0,20
+ 8 + 50 30-50 9
016
016
0,12
0,10
0,16
0,16
+ 11 + 60 40-60 9
014
014
008
0074
0071
0,11
0,09
0,055
0,053
0,055
0,14
0,14
0,08
0,074
0,071
+ 13 + 75 50-75 9
0056
0040
0,040
0,030
0,056
0,040
+ 14 + 90 60-90 9

1.1.2. Сетки изготавливаются шириной 1000 + 15 мм.
