Рукава плоскосворачиваемые из полиуретана

Полиуретановые плоскосворачиваемые рукава

Полиуретановые плоскосворачиваемые рукава

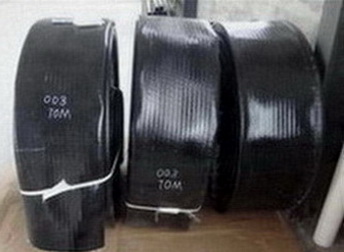

Рукав плоскосворачиваемый полиуретановый в бухте 200 метров

Рукав плоскосворачиваемый полиуретановый в бухте 200 метров

longman_600
QQ-20160621144529-300x224

Плоскосворачиваемые рукава

Полиуретановые армированные рукава  – изготовлены по технологии экструзии термопластичного полиуретана (ТПУ) в армирующую полиэстерную ткань. Рукава имеют малый вес и высокую прочность. Плотная армирующая ткань с радиальным плетением позволяет выдерживать большие давления и увеличивает прочность на продольное растяжение рукава, составляющее не более 2%. ТПУ покрытие увеличивает абразивную стойкость, уменьшает наружное трение и обеспечивает защиту от ультрафиолетового излучения.

Используемые материалы не токсичны, не изменяют потребительские свойства транспортируемых жидкостей.

Внутреннее и внешнее покрытие: Полиуретан, гладкая поверхность

Армирующий слой: высокопрочное синтетическое волокно

Упаковка:  Рулон (бухта), картонные коробки или укладка на паллет
Применение: Мобильный трубопровод воды

Наименование: рукав плоскосворачиваемый TPU-полиуретан.

Техническая характеристика: рукав напорный текстильный плоскосворачиваемый высокоизносостойкий с покрытием из TPU полиуретана, длина отрезков до 200 метров.

Мозможно индивидуальное изготовление на другие давления и иных диаметров.

Наименование (маркировка) Внутренний диаметр, мм Рабочее давление, МПа Давление на разрыв, МПа Масса, кг/м.п.
Рукав плоскосворачиваемый Ø50/1.0 51 1,0 3,0 0,55
Рукав плоскосворачиваемый Ø50/1.6 51 1,6 4,8 0,65
Рукав плоскосворачиваемый Ø50/2.0 51 2,0 6,0 0,75
Рукав плоскосворачиваемый Ø50/2.8 51 2,8 8,4 0,90
Рукав плоскосворачиваемый Ø65/1.0 63 1,0 3,0 0,65
Рукав плоскосворачиваемый Ø65/1.6 63 1,6 4,8 0,95
Рукав плоскосворачиваемый Ø65/2.8 63 2,8 8,4 1,15
Рукав плоскосворачиваемый Ø75/1.0 76 1,0 3,0 0,80
Рукав плоскосворачиваемый Ø75/1.6 76 1,6 4,8 1,25
Рукав плоскосворачиваемый Ø80/2.8 76 2,8 8,4 1,35
Рукав плоскосворачиваемый Ø100/1.0 102 1,0 3,0 1,20
Рукав плоскосворачиваемый Ø100/1.6 102 1,6 4,8 1,45
Рукав плоскосворачиваемый Ø100/2.8 102 2,8 8,4 1,85
Рукав плоскосворачиваемый Ø100/4.2 102 4,2 8,4 2,90
Рукав плоскосворачиваемый Ø125/1.0 127 1,0 3,0 1,6
Рукав плоскосворачиваемый Ø125/1.6 127 1,6 4,8 2,10
Рукав плоскосворачиваемый Ø125/2.8 127 2,8 8,4 2,30
Рукав плоскосворачиваемый Ø150/1.0 152 1,0 3,0 1,80
Рукав плоскосворачиваемый Ø150/1.6 152 1,6 4,8 2,50
Рукав плоскосворачиваемый Ø150/4.2 152 4,2 8,4 3,40
Рукав плоскосворачиваемый Ø250/0.6 254 0,6 1,8 4,00
Рукав плоскосворачиваемый Ø250/1.0 254 1,0 3,0 4,20
Рукав плоскосворачиваемый Ø300/1.0 305 1,0 3,0 5,00

Рукава плоскосворачиваемые  с  рабочим давлением 4 Атм

Рукав плоскосворачиваемый   Ду 25 мм

Рукав плоскосворачиваемый
Ду 25 мм

Рукав плоскосворачиваемый 25 мм (1″), 4 атм (полиуретан)

Характеристики :

Применение : Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Цвет : Голубой темный

Рабочая температура от -40 до +70

Diameter (mm) 25 мм

Применение Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Метод соединения : Горячий, хомуты, камлоки, елочки

Использование :1 Сельское хозяйство,  песчаные карьеры при намывке песка,  осушение водоемов

Дополнительное использование выпускной, нагнетательный и выбросной рукав

Специфика : Износоустойчивый

Устойчивость : Устойчив к маслу, бензину, топливу.

Рабочее давление 4 Атм

Исполнение : Морозостойкое

Рукав плоскосворачиваемый Ду 65 мм

Рукав плоскосворачиваемый
Ду 65 мм

Рукав плоскосворачиваемый 65 мм (2.5″), 4 атм (полиуретан)

Характеристики :

Применение : Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Цвет : Голубой темный

Рабочая температура от -40 до +70

Diameter (mm) 65 мм

Применение Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Метод соединения : Горячий, хомуты, камлоки, елочки

Использование :1 Сельское хозяйство,  песчаные карьеры при намывке песка,  осушение водоемов

Дополнительное использование выпускной, нагнетательный и выбросной рукав

Специфика : Износоустойчивый

Устойчивость : Устойчив к маслу, бензину, топливу.

Рабочее давление 4 Атм

Исполнение : Морозостойкое

Рукав плоскосворачиваемый Ду 100 мм

Рукав плоскосворачиваемый
Ду 100 мм

Рукав плоскосворачиваемый 100 мм (4″), 4 атм (полиуретан)

Характеристики :

Применение : Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Цвет : Голубой темный

Рабочая температура от -40 до +70

Diameter (mm) 100 мм

Применение Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Метод соединения : Горячий, хомуты, камлоки, елочки

Использование :1 Сельское хозяйство,  песчаные карьеры при намывке песка,  осушение водоемов

Дополнительное использование выпускной, нагнетательный и выбросной рукав

Специфика : Износоустойчивый

Устойчивость : Устойчив к маслу, бензину, топливу.

Рабочее давление 4 Атм

Исполнение : Морозостойкое

Рукав плоскосворачиваемый Ду 200 мм

Рукав плоскосворачиваемый
Ду 200 мм

Рукав плоскосворачиваемый 200 мм (8″), 4 атм (полиуретан)

Характеристики :

Применение : Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Цвет : Голубой темный

Рабочая температура от -40 до +70

Diameter (mm) 200

Применение Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Метод соединения : Горячий, хомуты, камлоки, елочки

Использование :1 Сельское хозяйство,  песчаные карьеры при намывке песка,  осушение водоемов

Дополнительное использование выпускной, нагнетательный и выбросной рукав

Специфика : Износоустойчивый

Устойчивость : Устойчив к маслу, бензину, топливу.

Рабочее давление 4 Атм

Исполнение : Морозостойкое

Рукав плоскосворачиваемый Ду 300 мм

Рукав плоскосворачиваемый
Ду 300 мм

Рукав плоскосворачиваемый 300 мм (12″), 4 атм (полиуретан)

Характеристики :

Применение : Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Цвет : Голубой темный

Рабочая температура от -40 до +70

Diameter (mm) 300 мм

Применение Напорный шланг (рукав)

Материал полиуретан+лавсановая нить

Метод соединения : Горячий, хомуты, камлоки, елочки

Использование :1 Сельское хозяйство,  песчаные карьеры при намывке песка,  осушение водоемов

Дополнительное использование выпускной, нагнетательный и выбросной рукав

Специфика : Износоустойчивый

Устойчивость : Устойчив к маслу, бензину, топливу.

Рабочее давление 4 Атм

Исполнение : Морозостойкое

Единицы давления

  Паскаль
(Pa, Па)
Бар
(bar, бар)
Техническая атмосфера
(at, ат)
Физическая атмосфера
(atm, атм)
Миллиметр ртутного столба
(мм рт. ст., mm Hg, Torr, торр)
Метр водяного столба
(м вод. ст., m H2O)
Фунт-сила
на кв. дюйм

(psi)
1 Па Н/м2  10−5  10,197·10−6  9,8692·10−6 7,5006·10−3  1,0197·10−4  145,04·10−6
1 бар  105  1·106 дин/см2  1,0197  0,98692  750,06  10,197  14,504
1 ат  98066,5  0,980665  1 кгс/см2  0,96784  735,56  10  14,223
1 атм  101325  1,01325  1,033 атм  760  10,33  14,696
1 мм рт. ст.  133,322  1,3332·10−3  1,3595·10−3  1,3158·10−3  1 мм рт. ст.  13,595·10−3  19,337·10−3
1 м вод. ст.  9806,65  9,80665·10−2  0,1  0,096784  73,556  1 м вод. ст.  1,4223
1 psi  6894,76  68,948·10−3  70,307·10−3  68,046·10−3  51,715  0,70307  1 lbf/in2

В метеорологии для измерения атмосферного давления часто применяется единица миллибар (мбар), равная 0,001 бар, или 10³ дин/см² (точно), или 0,986923·10−3 атм (атмосфер физических).

Для измерения атмосферного давления на планетах с сильно разреженной атмосферой применяется микроба́р (мкбар), равный 10−6 бар.

техническая атмосфера = 1 кгс/см² (килограмм-сила на сантиметр квадратный)

Приблизительно: 1 бар ≈ 1 атм ≈ 1 ат ≈ 1 кгс/см² ≈ 14,5 psi

1 дюйм  приравнивается точно к 2,54 сантимерта или 25,4 мм

Характеристики полимерных полиуретановых рукавов

Внутренний диаметр Рабочее  давление* Давление на разрыв
дюймы мм (PSI/Бар) (PSI/Бар)
2″ 50 250/17,              300/21 750/51,                 900/63
2 1/2″ 65 250/17,              300/21 50/51,                   900/63
3″ 75 220/15,              250/17 660/45,                 750/51
4″ 102 150/10 450/30
5″ 127 150/10 450/30
6″ 152 150/10 450/30
