Фильтры щелевые

 Каркасные фильтры  щелевые  проволочные

Круглые фильтры щелевые проволочные изготавливаются из нержавеющей проволоки специального сечения .Представляют собой щелевые трубы.При изготовлении используется профилированная нержавеющая проволока марок AISI 321, AISI 304L, AISI 316

Проволока треугольного V – образного сечения.Поперечная проволока наматывается спирально на каркас продольно расположенных проволок, которые называют стрингерами.Расстояние между витками, наматываемых по спирали и образующих проволочную трубу, называют щелевым зазором.

Конструкция проволочного фильтра V — образного сечения позволяет использовать  возможность обратной промывки — очистки давлением, в т.ч. для регенерации фильтра

Поставляемые изделия:

1
2
3
4

Фильтр обратный

Фильтр обратный

Фильтр сквозной под сварное соединение..

Фильтр сквозной под сварное соединение..

CONTENT
CONTENT

Скважинные щелевые фильтры

 В последнее время в связи с возросшей потребностью в воде и техногенными загрязнениями поверхностных источников водоснабжения значительно увеличилось использование подземных вод. Основным способом добычи подземных вод в настоящее время являются скважины. Эффективность работы скважины определяется конструктивными особенностями используемых фильтров, способами обустройства и эксплуатации скважин.

Каркасно-проволочные фильтры из коррозионностойкой стали на сегодняшний момент являются самым надежным и эффективным видом фильтров.

Эта конструкция первоначально использовалась в крайне агрессивных условиях при нефтедобыче и отлично зарекомендовала себя во всем мире.

Каркасно-проволочные фильтры рекомендованы к применению при обустройстве «песчаных» скважин по СНиП 2.04.02-84, а также многими специалистами в данной области (Гаврилко В.М., Алексеев В.С. – «Фильтры буровых скважин»; Д.Н. Башкатов, В.Л. Роговой. «Бурение скважин на воду»).
Фильтроэлемент представляет собой цилиндрическую конструкцию, несущие элементы и фильтрующая  ∆-образная проволока которой надежно соединены контактной сваркой.

Преимущества щелевых каркасно-проволочных фильтров перед аналогами:

песок не задерживается в фильтроэлементе  благодаря клиновидному сечению проволоки;

фильтр легко промывается без риска засорения после окончания буровых работ.

А также  успешно восстанавливает свою работу, если скважиной долго не пользовались и произошло заиливание.

  •  высокая поверхность фильтрации (до 30%)
  •  материал элементов щелевого фильтра — нержавеющие стали марок AISI 304, AISI 316, устойчивые к коррозии и износу.
  •  равномерное распределение потока воды и отсутствие застойных зон, что резко уменьшает заиливание.
  •  низкое гидравлическое сопротивление — легко насосу.

возможность вымыть мелкие фракции цемента и мельчайшие частицы разрушенной породы после бурения ствола скважины, что невозможно выполнить с сетчатыми фильтрами, т.к. вся мельчайшая фракция в сетке задерживается в проволочных лабиринтах, скважина теряет дебит, промывка в данном случае не помогает.

Срок службы фильтра — неограничен.

Материал

По каталогу щелевых сит:

Феррит: AISI 430 (1.4016)

Аустенит: AISI 304 (1.4301), AISI 3041 (1.4307), AISI 202 (1.4373), AISI 316 (1.4401), AISI 316L (1.4404), AISI 317LN (1.4439), AISI 904L (1.4539), AISI 321 (1.4541), AISI 316 Ti (1.4571)

Дуплекс: 329 LN (1.4462), 439 (1.4410)

Специальные: 2.4360, 2.4610, 2.4816. Оковка по желанию Клиента.

Размеры

По требованим Клиента

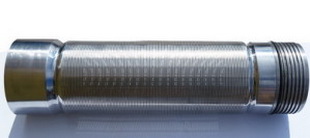

Скважинные щелевые фильтры

Скважинный щелевой фильтр 0,08 мм* провол несущая 10×3* AISI 304

Скважинный щелевой фильтр 0,06 мм* провол несущая 10x3*L-3800 мм

Скважинный щелевой фильтр 0,06 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,1 мм* провол несущая 12x3*L-4000 мм

Скважинный щелевой фильтр
0,1 мм* провол несущая 12×3

Скважинный щелевой фильтр 0,07 мм* провол несущая 10x3, AISI 304

Скважинный щелевой фильтр 0,07 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,09 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,09 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,1 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,1 мм*Скважинный щелевой фильтр 0,15 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,15 мм* провол несущая 10×3, AISI 304

Скважинный щелевой фильтр 0,15 мм* провол опорная 4.0×6,5 AISI 304, раб колосник 2.8×4.0 AISI 304

Скважинный щелевой фильтр 0,12 мм* провол опорная 2.2×3, AISI 304,раб колсник опрная 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,12 мм* провол опорная 3.0×5,0 AISI 304, раб колосник  2.5×3.5 AISI 304

Скважинный щелевой фильтр 0,05 мм* провол опорная 2.2×3, AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,05 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,06 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,06 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,02 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

Скважинный щелевой фильтр 0,02 мм* провол опорная 2.0×3,0 AISI 304, раб колосник 1.5×2.5 AISI 304

CONTENT

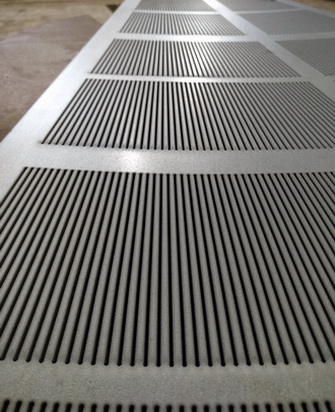

Фильтры  щелевые изготовленные методом  гидроабразивной резки

Щелевое сито для фильтр чана пивного варочного порядка, размер  Ду 1800 мм поставляется  в виде 11 сегментов и закрепляются на подситнике, зазор щелевой 0,75 мм.



IMG_20180407_133445

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1500 мм , зазор щелевой 0,8 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1500 мм , зазор щелевой 0,8 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1400 мм , зазор щелевой 0,9 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1400 мм , зазор щелевой 0,9 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1600 мм , зазор щелевой 0,7 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1600 мм , зазор щелевой 0,5 мм.

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1200 мм , зазор щелевой 0,4 мм

Сигмент щелевого сита для фильтр чана пивного порядка, размер Ду 1200 мм , зазор щелевой 0,4 мм

Сито щелевое, размер Ду 1200 мм*600 мм , зазор щелевой 0,8 мм

Сито щелевое, размер Ду 1200 мм*600 мм , зазор щелевой 0,8 мм

Сито щелевое, размер Ду 1000 мм*680 мм , зазор щелевой 0,7 мм

Сито щелевое, размер Ду 1000 мм*680 мм , зазор щелевой 0,7 мм
